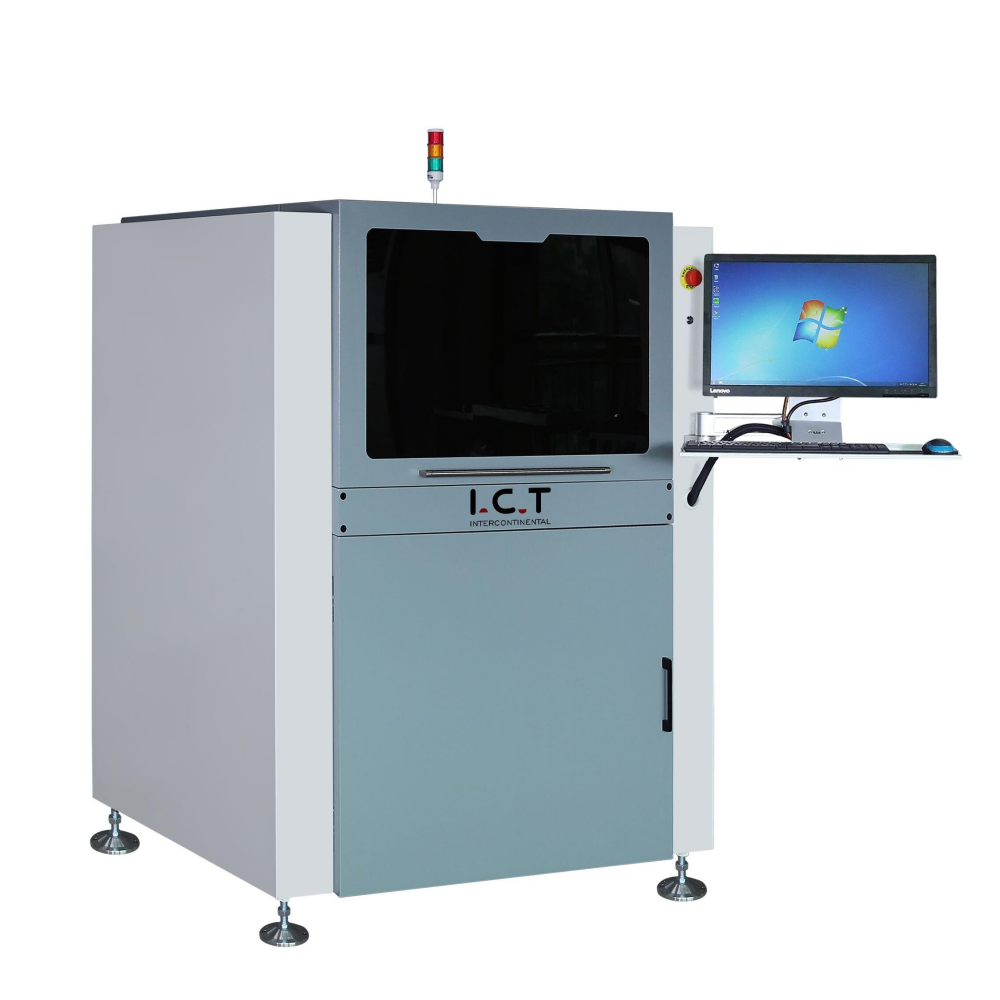

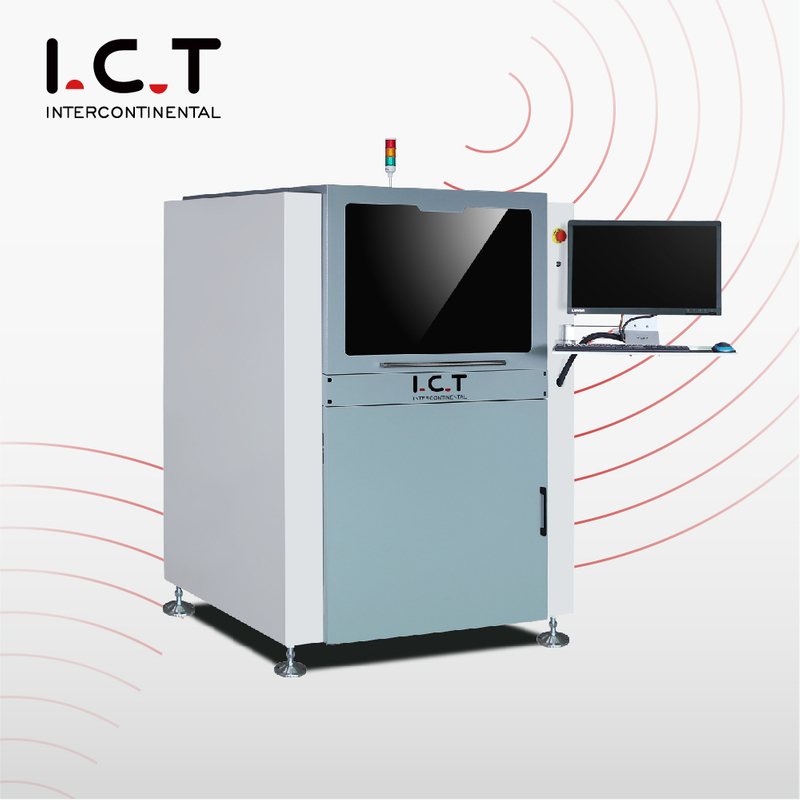

I.C.T-S780
I.C.T
| דֶגֶם: | |
|---|---|
| מִשׁקָל: | |
| מֵמַד: | |
| מצב זמינות: | |
| כַּמוּת: | |
מבוא:
מכונת בדיקת השבלונות האוטומטית המובילה בתעשייה I.C.T-S780, יכולה לפתור במהירות את בעיית ייצור וניקוי השבלונות, לשפר את תהליך הניקוי;להקים את תקני ניהול השבלונות, לשפר את מערכת ניהול הייצור;להחליף ידנית בדיקה, הפחתת עלויות העבודה, שיפור איכות המוצר;ומהמקור לפתרון בעיית הדפסה.
פונקציה מלאה:
גודל בדיקה מינימלי: 30x30 מיקרומטר.חל על: בדיקת איכות של מוליכים למחצה ושבלונה SMT.
ניתן להשלים את התכנות באמצעות קובץ Gerber תוך 3 ~ 5 דקות.
בדיקת חור בסטנסיל דורשת כיסוי מלא.
תצפית מיקרוסקופית בקיר השבלונה.
מדידה ויזואלית של עובי סטנסיל מדורג.
ערכת מדידת מתח דיוק גבוהה.
בדיקה לאיתור חור לקוי של כל הצלחת.
שיטת קיבוץ ודירוג:
עבור גדלים שונים, סוגי רכיבים שונים ורמות שונות של חורים, השתמש ברמות שונות של פרמטרי זיהוי כדי להבטיח טוב יותר את הדיוק של רכיבים בעלי דיוק גבוה.
טכנולוגיית מדידת עובי שבלונה תלת מימדית בלעדית:
בהתבסס על עקרון הטריאנגולציה, עובי הסטנסיל והחלקות של דופן החור נמדדים בעובי תלת מימדי מיוחד מצלמת מדידה התואמת לזווית 45 מעלות של קיר החור.t=h*sina;באמצעות מצלמת הזווית התלת מימדית, נצפה ועובי החור ומחושב בזמן אמת.רזולוציית מדידה: 0.12um, דיוק מדידה: 1.2um.
| דֶגֶם | I.C.T-S780 |
| מַצלֵמָה | מצלמה דיגיטלית דיגיטלית חכמה של 5M פיקסל |
| פריט בדיקה | דיוק חור בסטנסיל, זיהוי איכות, זיהוי אפקט ניקוי שבלונות, זיהוי חומרים זרים, מתח מדידה, השוואת דיוק סטנסיל, מדידת עובי, בדיקת מגרדים וכו'. |
| פריטי בדיקה | מיקום, גודל, כמות, איכות, דיוק, חומר זר, מתח, קוצים, נזק, נקבוביות |
| מדידת מימדים דיוק | 6.7 מיקרומטר |
| מהירות זיהוי | 0.8s/fov, אופציונלי 1.2s/fov |
| כּוֹחַ | AC220 50/60Hz,5A |
| מִשׁקָל | 1300 ק'ג |
| מֵמַד | 1250*1400*1650 מ'מ |
