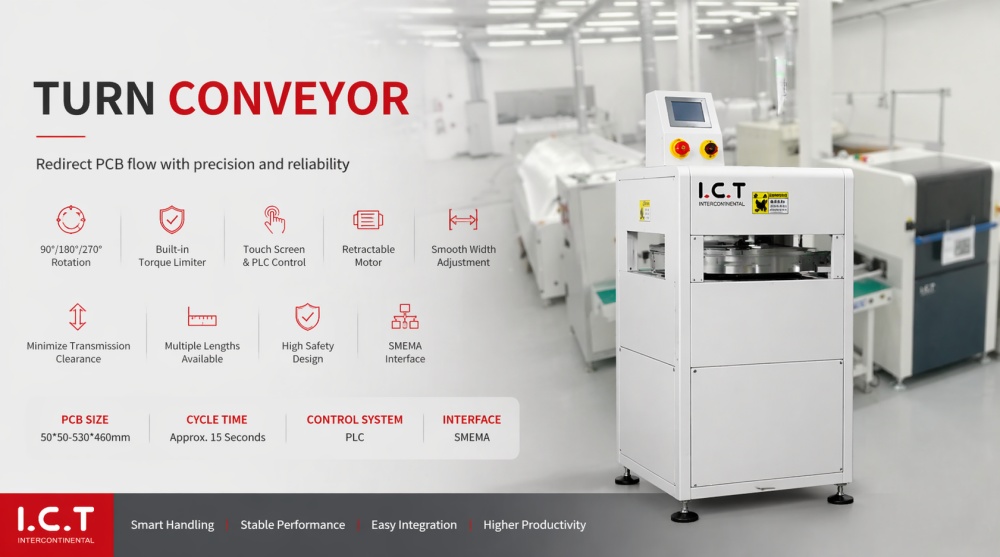

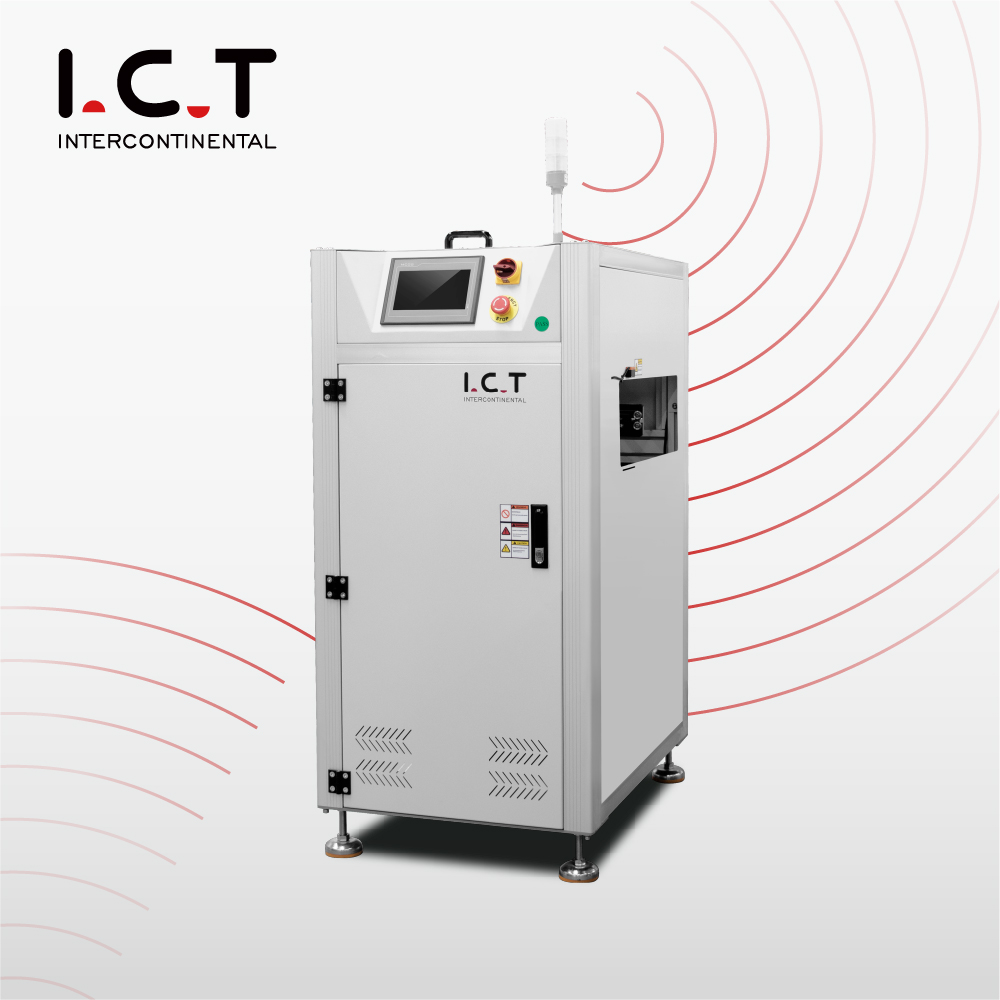

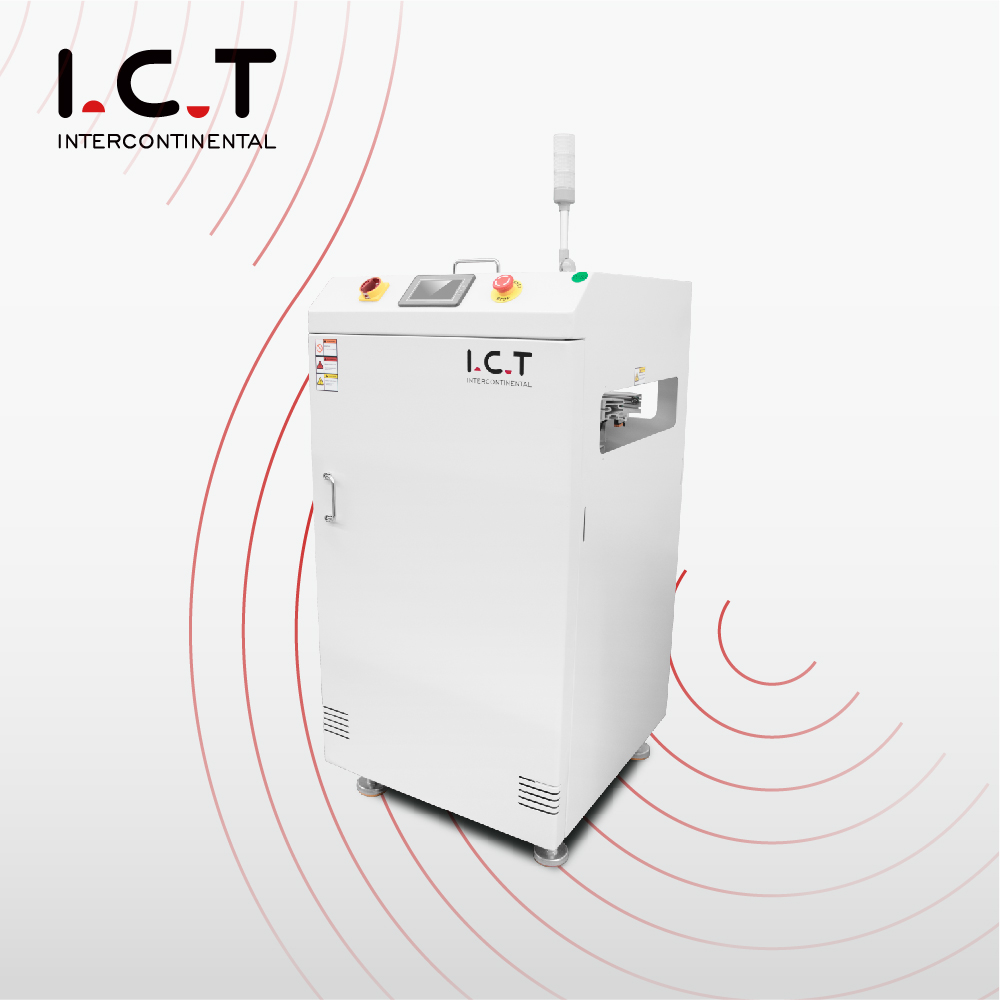

| מסוע מפנה לוח 90 מעלות SMT PCB
מסוע מפנה לוח 90 מעלות SMT PCB נועד לנתב מחדש את ה-PCB בצורה חלקה בתוך קו ייצור SMT. בין אם מסתובבים PCB ב-90, 180 או 270 מעלות, הוא מציע מעברים חלקים בין ערוצי ייצור שונים. מצויד בבקרת רוחב מתכווננת, הוא יכול להתמודד עם מגוון גדלי PCB. עם קונסטרוקציית פלדה חזקה ותאימות SMEMA, הוא משתלב בקלות בקווי ייצור אוטומטיים, מפחית את זמן ההשבתה ומשפר את היעילות הכוללת.
| תכונות מוצר מפורטות
א. גמישות כיוונית לזרימת PCB יעילה
מסוע זה מאפשר הפנייה מדוייקת של PCBs, ומאפשר מעברים חלקים בין ערוצים שונים בקו הייצור שלך. הוא יכול לסובב מעגלים מודפסים ב-90, 180 או 270 מעלות, ומציע גמישות להתאמה להגדרות הייצור שלך. גמישות כיוונית זו חיונית למיטוב הפריסה של קו ה-SMT שלך ולשיפור התפוקה הכוללת.
ב. רוחב מתכוונן עבור צדדיות מסוע
מפנה לוח 90 מעלות SMT PCB מצויד בקרת רוחב מתכווננת, מה שהופך אותו למגוון מספיק כדי להתמודד עם גדלי PCB שונים. בין אם קו הייצור שלך דורש טיפול ב-PCB צרים או רחבים, המסוע יכול להיות מותאם כדי להבטיח פעולה חלקה ויעילה, המספקת ביצועים אופטימליים עבור ריצות ייצור שונות.
ג. תאימות SMEMA חלקה
מכונה זו תואמת באופן מלא לתקני SMEMA, מה שמבטיח תקשורת חלקה ואינטגרציה עם מכונות אחרות בקו הייצור של ה-SMT שלך. בין אם עובדים עם מעמיסי PCB, מכונות איסוף והצבה, או תנורי זרימה חוזרת, המסוע משתלב בצורה חלקה במערכת האוטומטית שלך, ועוזר לייעל את תהליך הייצור כולו.
ד. ביצועים אמינים עם תחזוקה נמוכה מסוע
מפנה לוח 90 מעלות SMT PCB תוכנן לפעולה רציפה ובעלת ביצועים גבוהים בסביבות תובעניות. העיצוב החזק שלו מבטיח ביצועים יציבים, בעוד שתכונות התחזוקה הנמוכות שלו ממזערות את זמן ההשבתה. עם רכיבים עמידים בפני שחיקה ומבנה קל לתחזוקה, הוא מבטיח אמינות לטווח ארוך, ושומר על קו הייצור שלך בצורה חלקה.
נורות LED לבדיקה, מסועי שרשרת מתכת ומאווררי יינון עומדים מוכנים. מנועי רוחב אוטומטיים ובקרת תחבורה פלח מטפלים בדרישות מיוחדות. כל אפשרות מגיעה בדוקה במלואה. אפשרויות אלה מאפשרות לטעינת המגזין smt mini pcb להתאים במדויק לכל פריסת SMT.
| מִפרָט
| מפרט | דגם TC350 | דגם TC460 |
|---|---|---|
| מימד (מ'מ) | 7007301200 | 8008001200 |
| גודל PCB (מ'מ) | 5050400*350 | 5050530*460 |
| זמן מחזור | כ. 15 שניות | כ. 15 שניות |
| סוג חגורה | חגורה עגולה או חגורה אובלט | חגורה עגולה או חגורה אובלט |
| מערכת בקרה | Plc | Plc |
| כּוֹחַ | מקס 250 VA | מקס 250 VA |
| גובה תחבורה | 900 ± 20 מ'מ (או לקוח שצוין) | 900 ± 20 מ'מ (או לקוח שצוין) |
| כיוון PCB | L ל- r או r to l | L ל- r או r to l |
| תִקשׁוֹרֶת | SMEMA ל-In & Out | SMEMA ל-In & Out |
| ספק כוח | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) |
| מִשׁקָל | 170 ק'ג | 220 ק'ג |
| אוֹפְּצִיָה | התאמת רוחב אוטומטית | התאמת רוחב אוטומטית |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
אנו מספקים קו ייצור SMT חכם המספק ייצור PCBA אוטומטי לחלוטין, מהיר ואמין במיוחד. ההתקנה המוכחת שלנו מתחילה ב-PCB Loader Unloader, עוברת למדפסת אוטומטית מדויקת ליישום הדבקת הלחמה מושלמת, ממשיכה עם מכונות LED SMT להצבת רכיבים מדויקת, עוברת דרך הלחמת ואקום מחדש לחיבורי הלחמה חזקים, ומסיימת עם מכונת בדיקת AOI כדי לתפוס כל פגם. כל מכונה מתקשרת בצורה חלקה, מפחיתה את העבודה ומגבירה את תפוקת המעבר הראשון. פתרון מלא זה עומד בסטנדרטים של תעשיית הרכב, הרפואה, הצרכנים וה-LED תוך שמירה על עלויות תפעול נמוכות וזמן פעולה גבוה במיוחד

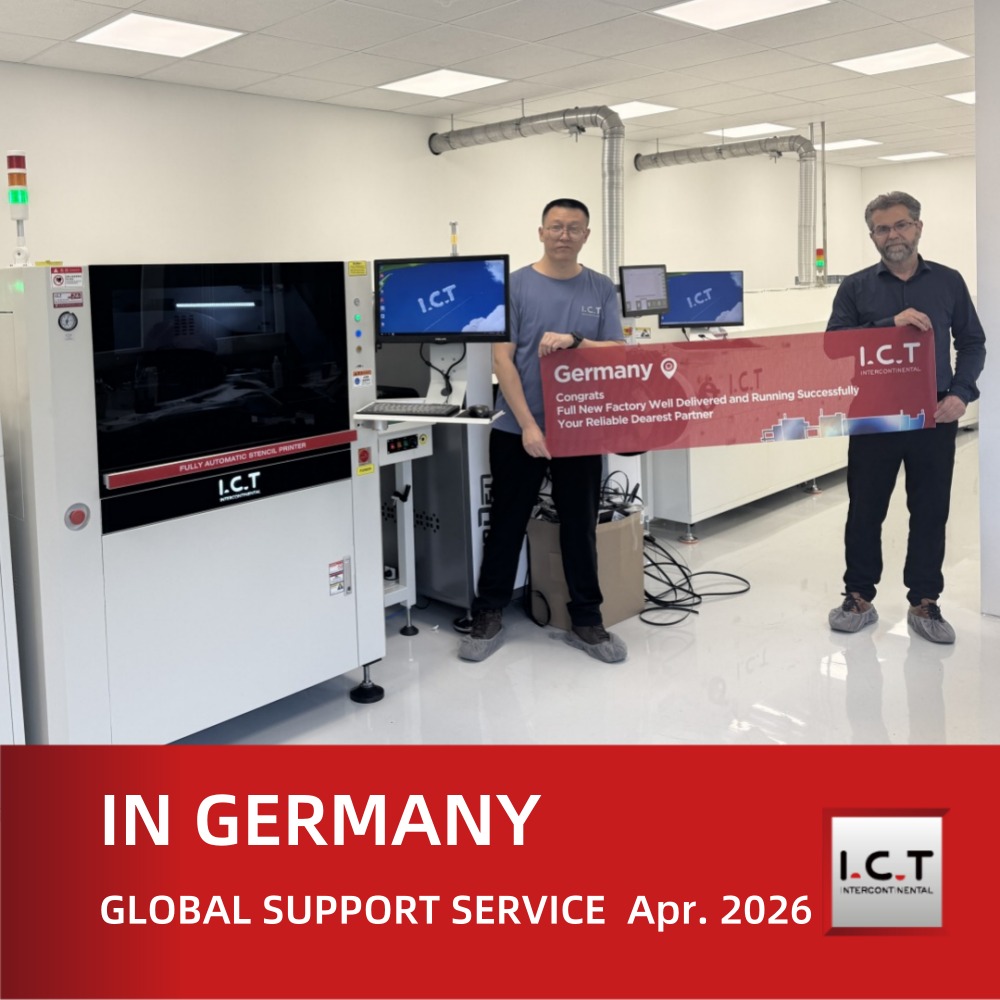

| סיפור הצלחת הלקוח - משלוח קו SMT מוצלח בגרמניה
ICT סיפקה קו ייצור SMT אוטומטי לחלוטין ללקוח בתעשיית ה-LED של גרמניה באפריל 2026. צוות ההנדסה שלנו סיפק תמיכה טכנית באתר, כולל התקנה והדרכה של הקו כולו, שכלל את מסוע הפניית לוחות 90 מעלות SMT PCB, מכונות איסוף ומקום, ציוד שבלונות ותנורי זרימה חוזרת. הלקוח ראה עלייה ניכרת ביעילות הייצור והפחתה בעיכובים תפעוליים בעקבות ההתקנה.
| תמיכה והדרכה באתר
ICT מספקת שירותי התקנה והדרכה באתר כדי להבטיח אינטגרציה חלקה של מסוע 90 מעלות SMT PCB ההופך את המסוע לקו הייצור שלך. המהנדסים שלנו ילוו אותך במהלך ההגדרה ויספקו הדרכה מעשית כדי להבטיח שהצוות שלך יוכל לתפעל ולתחזק את הציוד ביעילות. אנו מציעים גם תמיכה טכנית מרחוק 24/7 כדי לטפל בכל בעיה שעלולה להתעורר, תוך הבטחת שיבושים מינימליים לייצור שלך.
| שבחי לקוחות
'מהנדסי ICT היו מקצועיים להפליא במהלך ההתקנה של הציוד החדש שלנו לטיפול ב-PCB. מסוע 90 Degrees SMT PCB Board Turning Conveyor שיפר את הזרימה של קו הייצור שלנו והפחית את זמן ההשבתה באופן משמעותי. גם התגובה המהירה שלהם לשאלות שלנו ואריזה מעולה של הציוד זכתה להערכה רבה.' – לקוח מרוצה בתחום הרכב.
| הסמכות ותקני איכות גלובליים
מסוע מפנה לוח 90 מעלות SMT PCB של ICT מאושר לעמוד בתקני תעשייה כגון CE, RoHS ו-ISO9001. אישורים אלו מבטיחים שהציוד שלנו עומד בתקני איכות, בטיחות וסביבתיים, ומספקים פתרון אמין ותואם לקו הייצור שלך.
| על ICT ויכולות הייצור שלנו
ICT היא מובילה עולמית במתן פתרונות SMT ו-DIP באיכות גבוהה. עם למעלה מ-20 שנות ניסיון, אנו מתמחים בתכנון וייצור ציוד מתקדם לתעשיית האלקטרוניקה. מתקני הייצור שלנו מצוידים בטכנולוגיה מתקדמת, ואנו שומרים על תקני בקרת איכות קפדניים כדי להבטיח את הרמה הגבוהה ביותר של ביצועים ואמינות. משרתים לקוחות בלמעלה מ-70 מדינות, אנו מספקים פתרונות מותאמים אישית המייעלים את יעילות הייצור בתעשיות שונות.
