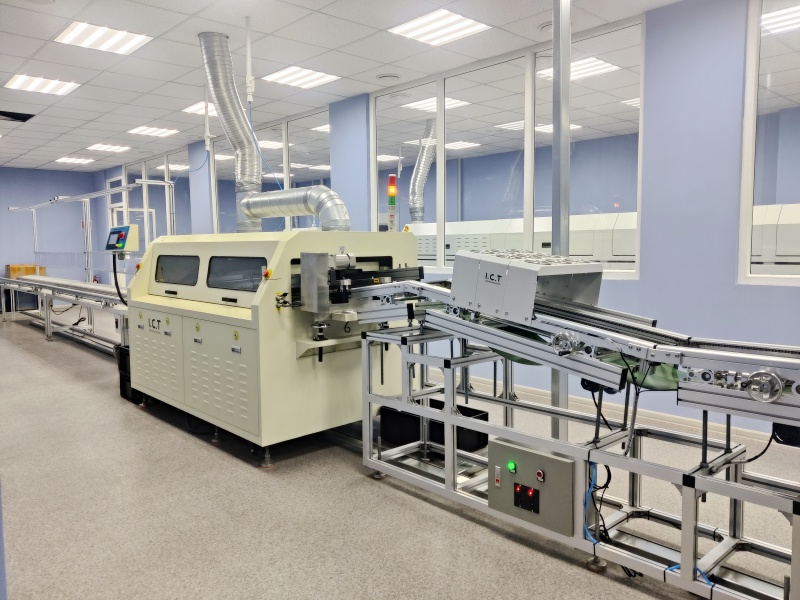

3. קו ייצור הרכבה של רכיב תוסף
מסוע טיפול ב- PCB סיווג על בסיס תצורה
סיווג מסוע SMT מבוסס על מהירות
כיצד לבחור את מסוע ה- SMT המתאים לייצור שלך?
טכנולוגיית Mount Mount (SMT) ממלאת תפקיד מכריע בהרכבת PCB המודרנית, ומסועי SMT חיוניים להובלת לוחות PCB ביעילות דרך שלבי ייצור שונים. סוגים שונים של מסועי PCB SMT נועדו לענות על צרכים שונים בקווי ייצור SMT.
בין אם אתה יצרן PCB, אינטגרטור ציוד, ספקי מכונות SMT או מהנדס תהליכי SMT, הבנת הסוגים השונים של המסועים יכולה לעזור לך לבחור הנכון ב- PCB בפתרון הטיפול לצרכים שלך.
מאמר זה יחקור את סוגי הטיפול ב- PCB, עקרונות העבודה שלהם, התכונות העיקריות ותרחישי היישומים שלהם.

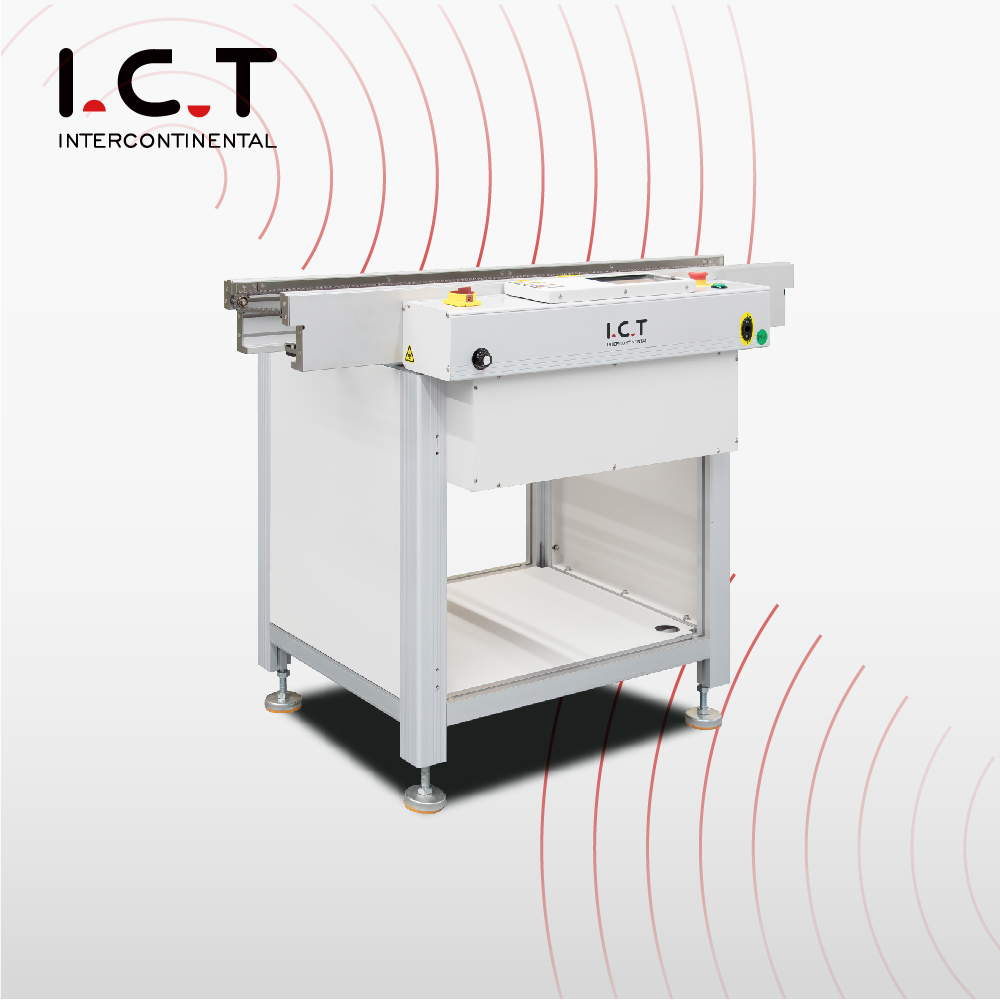

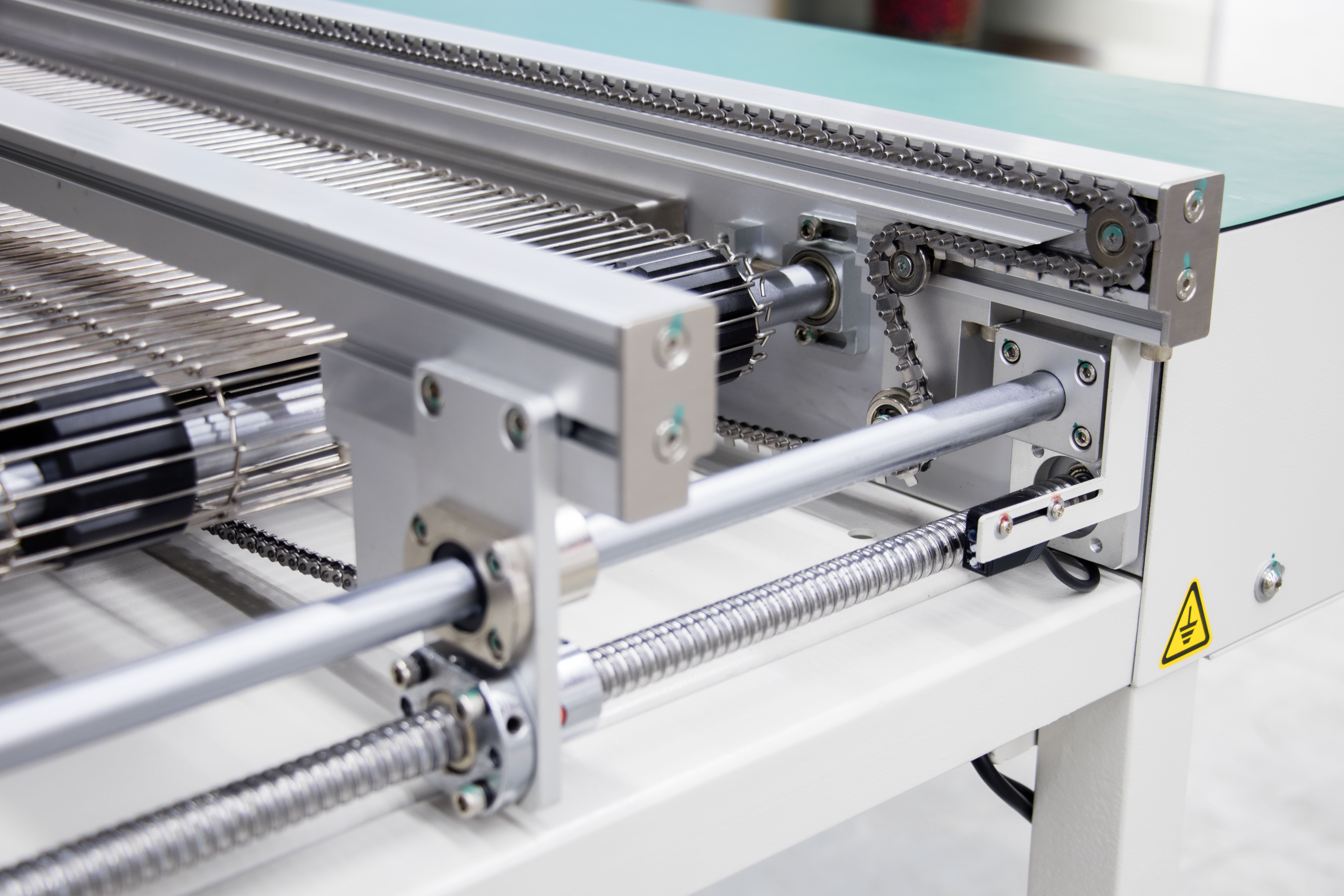

מסוע שרשרת משתמש במנגנון מונע שרשרת להובלת לוחות PCB, מה שהופך אותו למתאים לקווי ייצור מהיר בנפח גדול.
תכונות עיקריות:
העברת PCB בקווי ייצור SMT, במיוחד לאחר העברת טמפרטורה גבוהה או העברת PCB כבדה.
העברת PCB לפני ואחרי הלחמה והלחמת גל מחדש.
גודל גדול או PCB חומר מיוחד (כגון מצע מתכת) דרישות העברה.

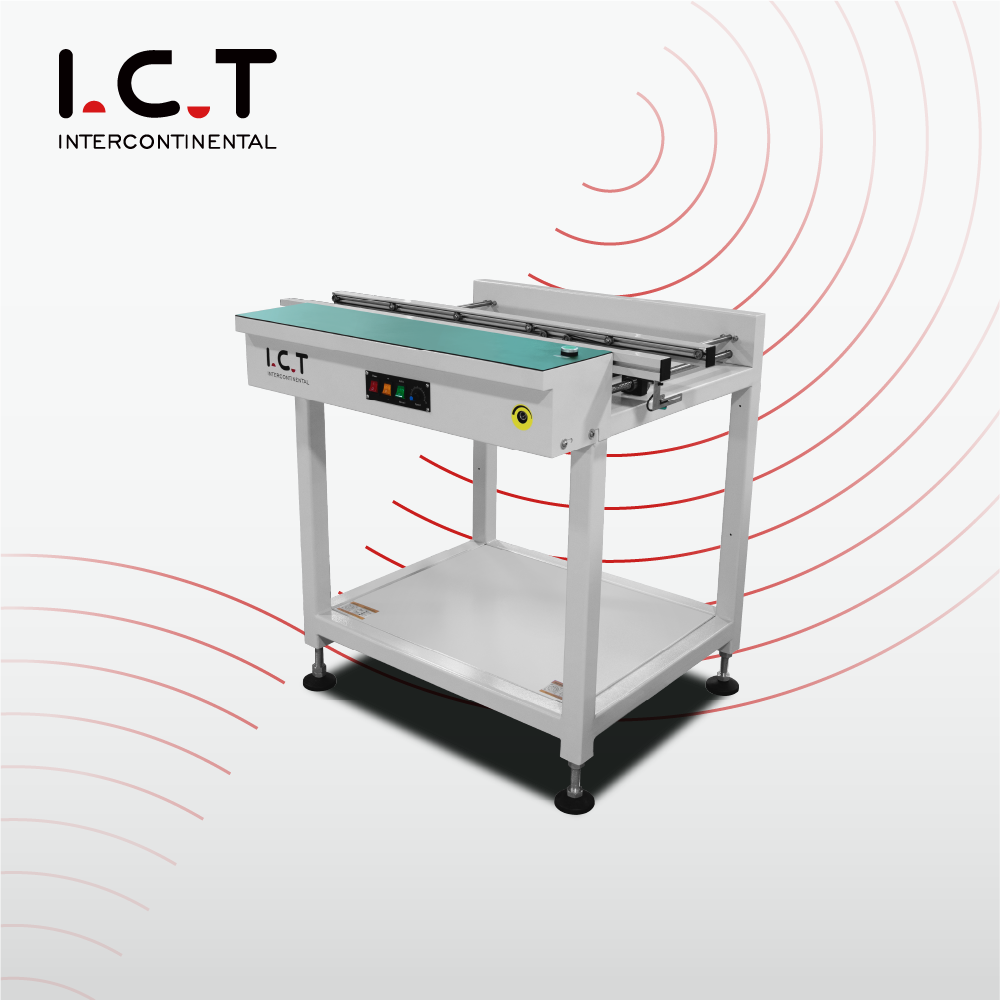

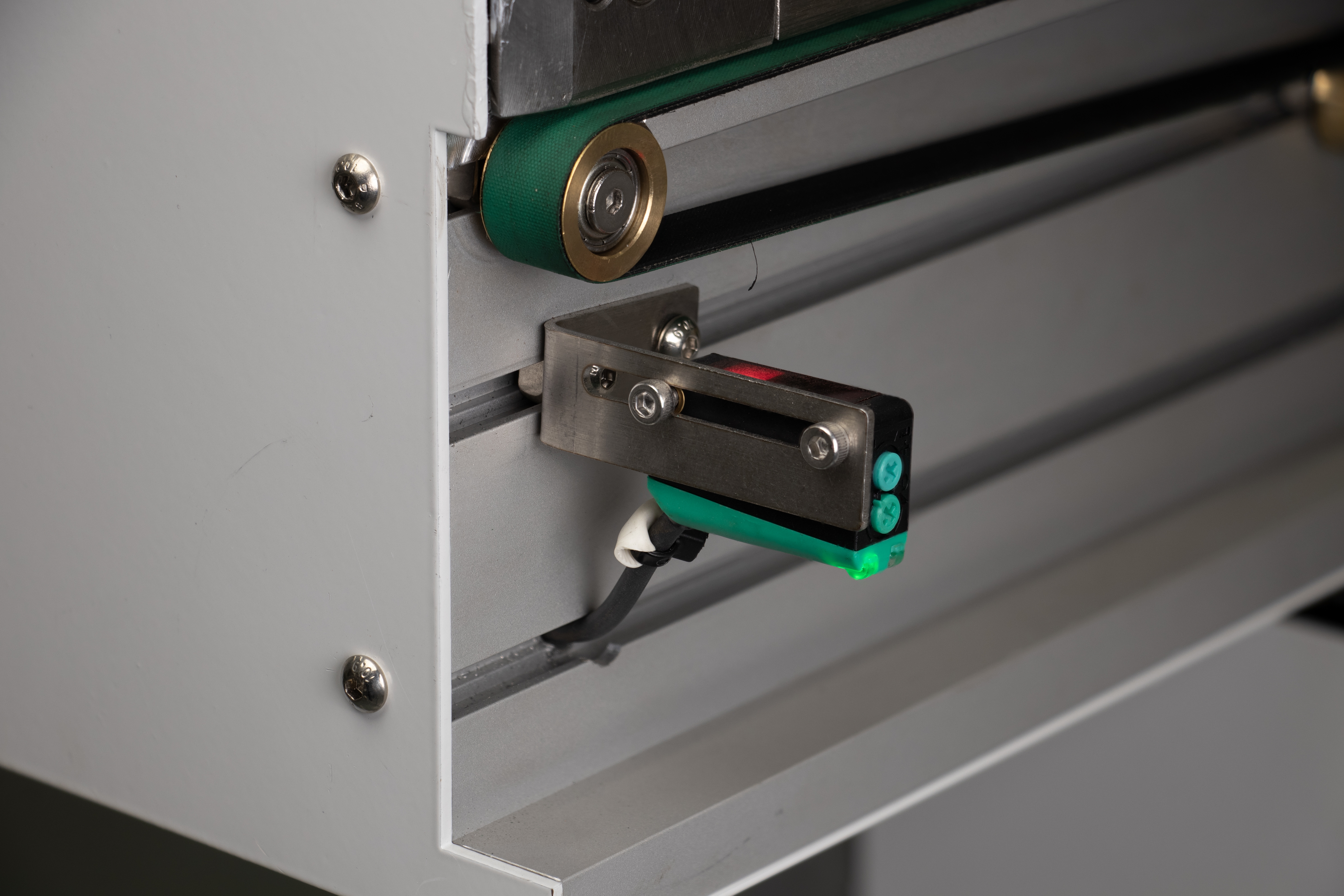

תחנת עבודה מסוג זה משתמשת במסוע חגורה להובלת לוחות PCB, ממוקמים בדרך כלל אופקית או בשיפוע, ומתאימה לייצור בקנה מידה בינוני עד גדול.
תכונות עיקריות:
העברה חלקה: צמצם את רטט ה- PCB, המתאים לתהליכים עם דרישות יציבות גבוהות.
קל משקל וגמיש: מבנה פשוט, המתאים לפריסות קו ייצור שונות.
מגוון רחב של יישומים: ניתן להשתמש בגדלי PCB ועובי PCB שונים ללא הגבלות.
PCB מעביר לפני ואחרי טלאי SMT.
מתאים להעברת PCB רגיל או רכיבים אלקטרוניים קטנים.
דורש רעש נמוך וסביבת ייצור רטט נמוכה, כמו ייצור אלקטרוני דיוק גבוה.
תחנת עבודה של מסוע גלילה משתמשת בגלילים מקבילים מרובים כדי להעביר לוחות PCB, המשמשים בדרך כלל להובלה למרחקים קצרים, ומתאימה לקווי ייצור קטנים עד בינוניים.
הגלילים מונעים על ידי מפעילים או מכונות, ומעבירים PCBs באמצעות הפעולה הגופנית. מערכת זו מתאימה היטב למחשבי PCB בצורת סדירה או כבדים יותר.
חסכוני, קל לתחזוקה ותומך בעומסים כבדים יותר, מה שהופך אותו לאידיאלי עבור רכיבים אלקטרוניים ו- PCBs בצורת סדירה או כבדים יותר.
ניתן להתאמה לגדלי לוח PCB שונים, ומבטיח צדדיות ליישומים שונים.
תומך בהעברת PCB ידנית וגם אוטומטית לפעולות גמישות.
תחזוקה פשוטה ועלויות תפעול נמוכות יותר, ומציעות יעילות לטווח הארוך.
מסועי חיץ SMT בין שלבי עיבוד שונים.
הגדרות מסוע בדיקת PCB לבדיקה ידנית.
קווי ייצור קטנים או בינוניים, המסוגלים לטפל בגדלי PCB שונים.
הובלת PCB כבד יותר או אלה הזקוקים לטיפול מיוחד.

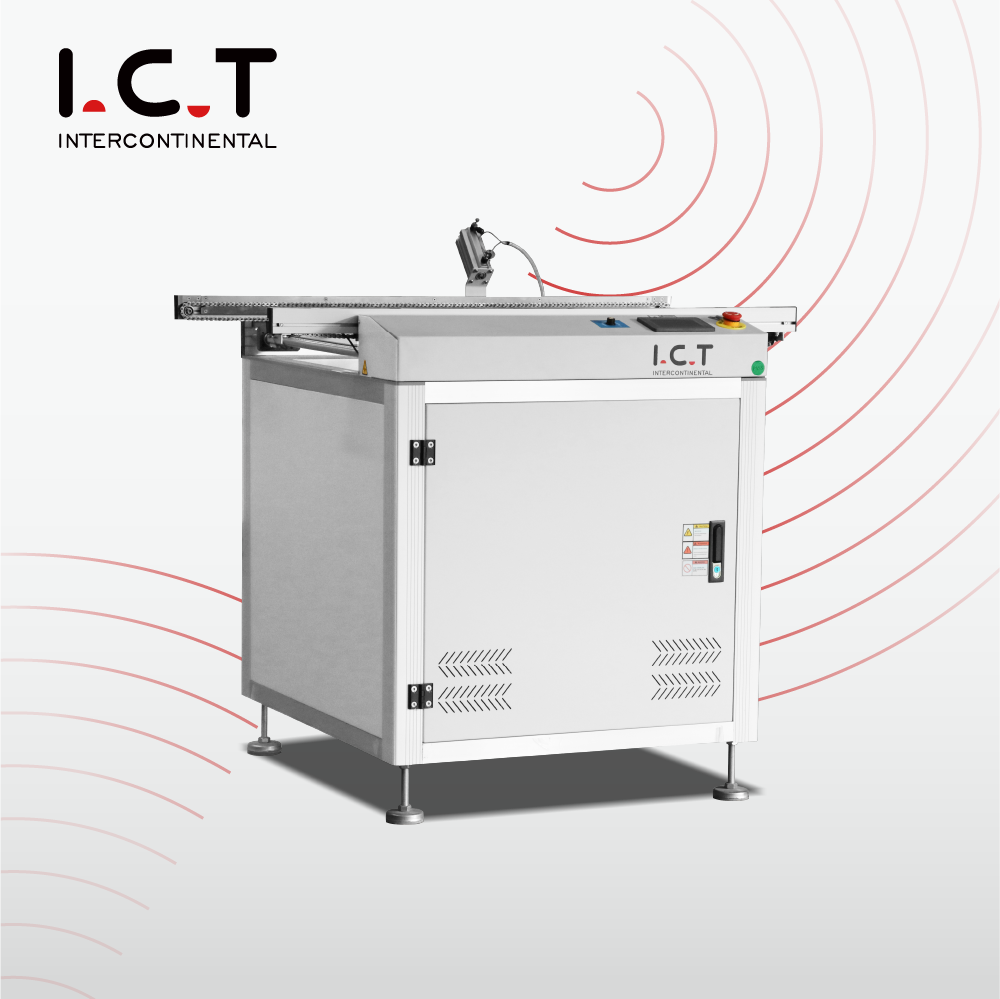

תחנת עגינה של השור מתאימה את ה- PCB לכיוון ספציפי דרך פלטפורמה מסתובבת כדי להבטיח עגינה מדויקת עם ציוד במורד הזרם. לעתים קרובות הוא משמש בקווי ייצור SMT כדי להיכנס לתהליך התוסף לאחר התיקון.
תכונות ：
סיבוב מדויק: ניתן לשלוט בזווית סיבוב PCB כדי להבטיח עגינה מדויקת.
יכולת הסתגלות גבוהה: היא יכולה להסתגל לדרישות תהליך הייצור בכיוונים שונים ולייעל את הפריסה של קו הייצור.
יציבות חזקה: היא מאמצת מנגנון סיבוב בעל דיוק גבוה כדי להבטיח פעולה חלקה ולהפחתת שגיאות תנועת PCB.
איזה סוג של מסוע טיפול ב- PCB אתה מעדיף? >>>

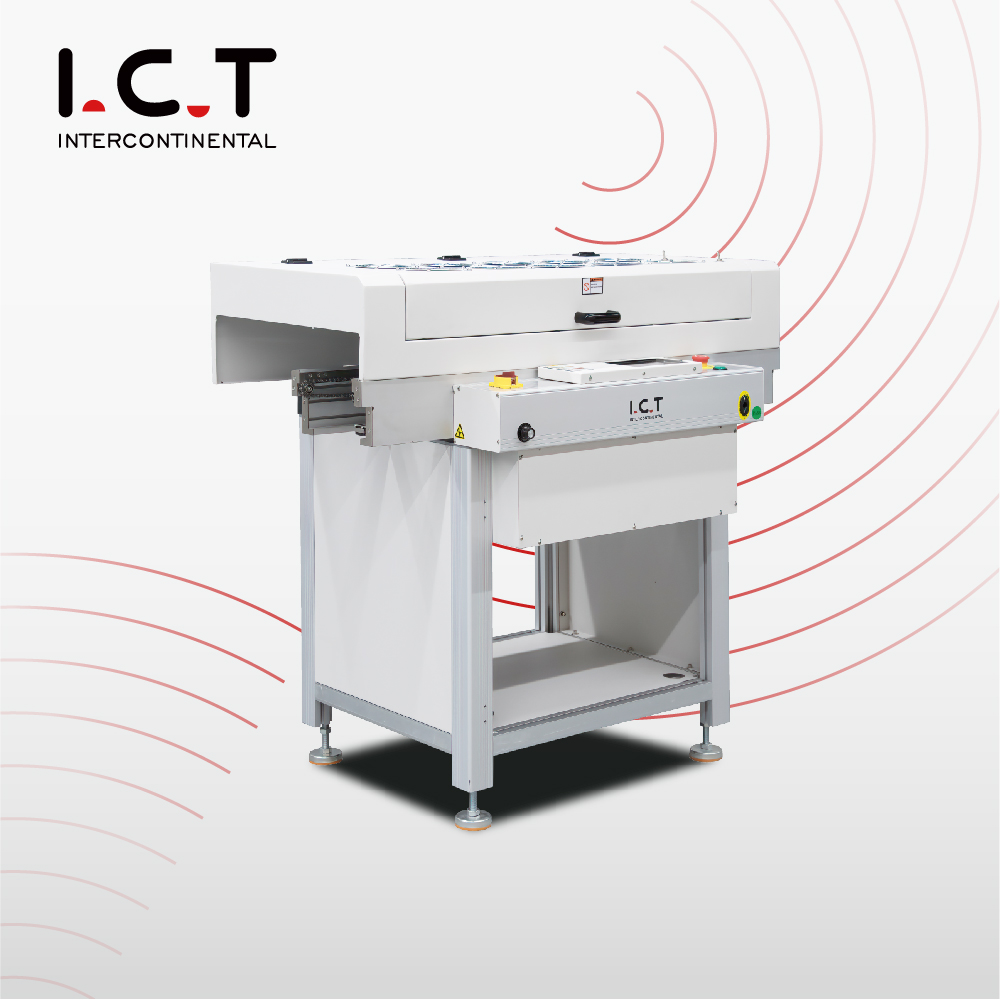

משמש להעברת לוחות PCB בקווי ייצור SMT ולחיבור התקני העברה סטנדרטיים בין מכשירים שונים.
מסוע רב -פונקציונלי הוא מכשיר המשלב פונקציות מרובות באחת, במטרה לשפר את הגמישות והיעילות של קו הייצור.
בהשוואה למסוע SMT מסורתי של פונקציה יחידה, בדרך כלל מסוע רב-פונקציונלי יש את הסוגים הבאים:
בַּקָשָׁה:

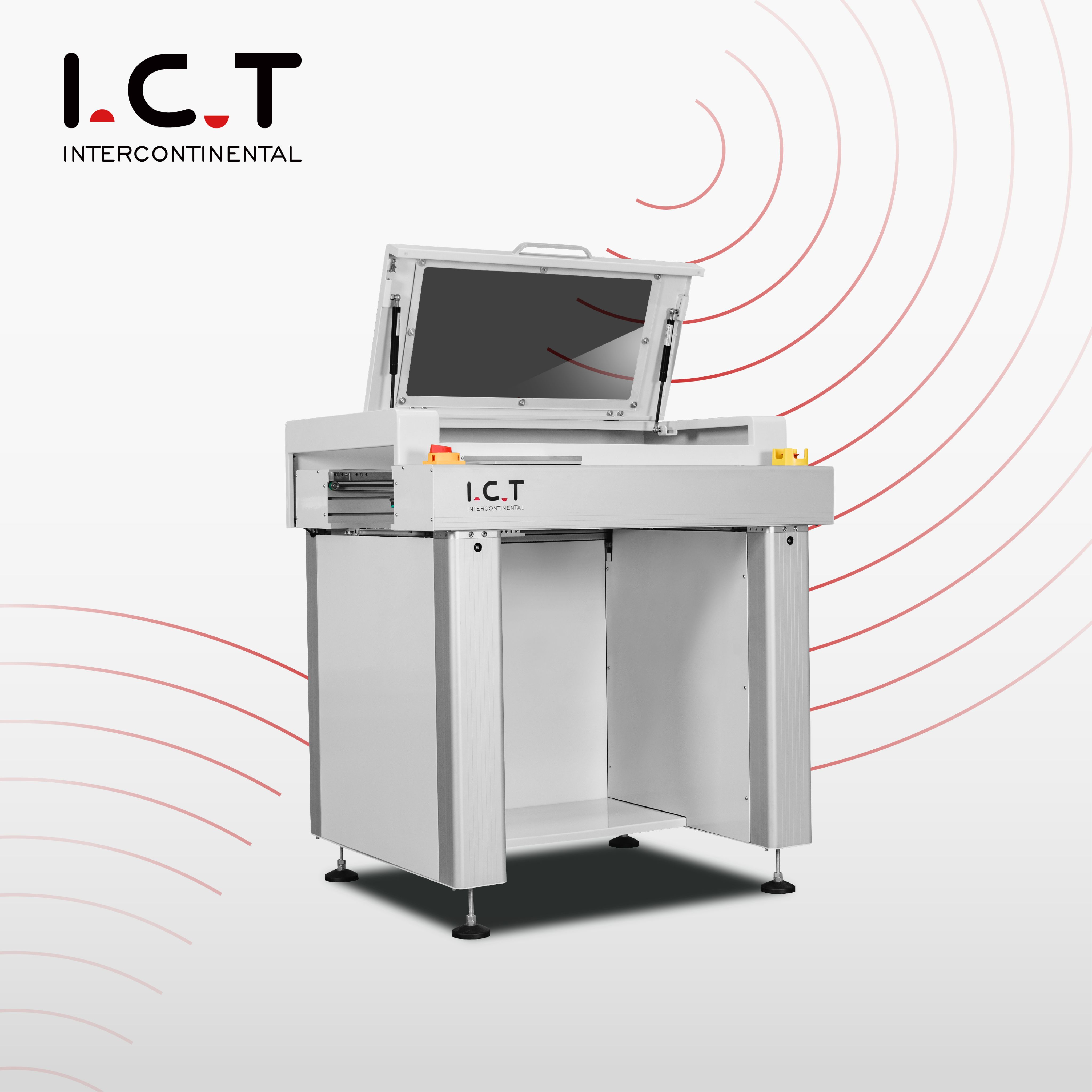

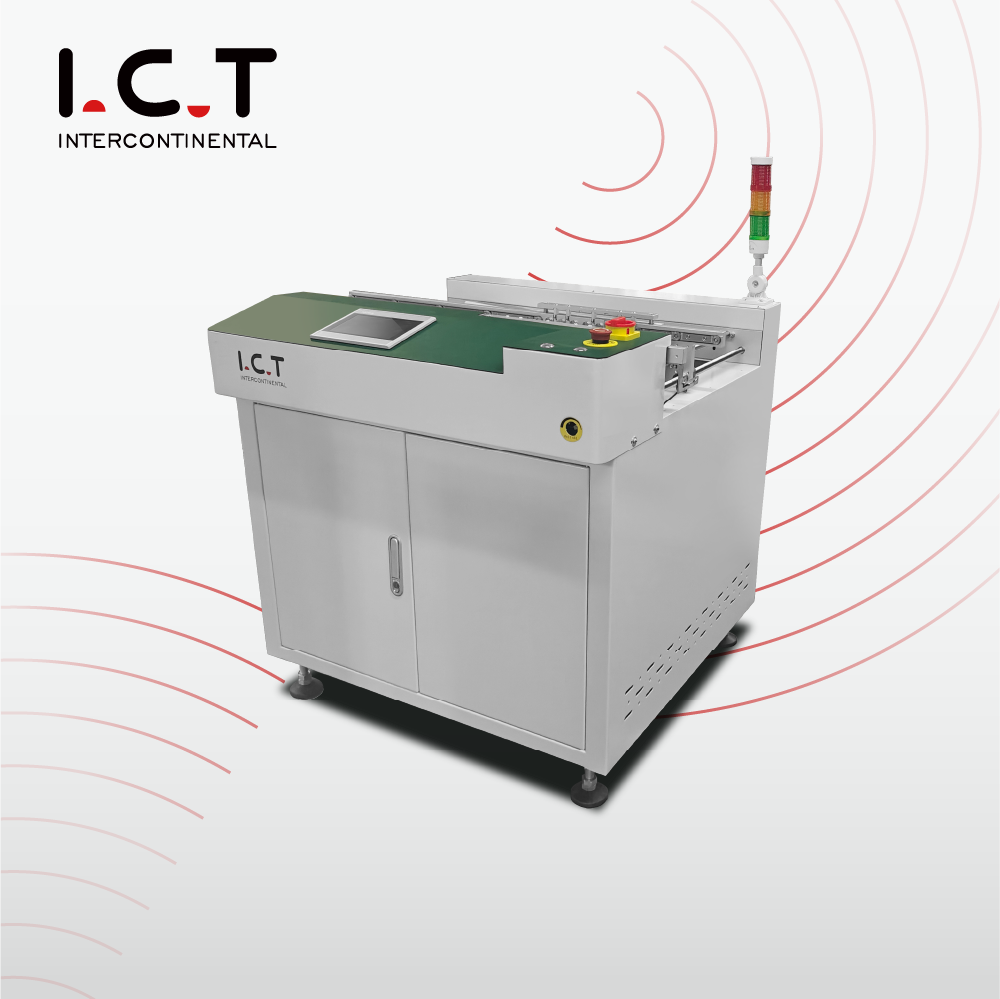

תחנת פיקוח חזותית בקו הייצור של SMT (לפני/אחרי בדיקת AOI)
תיקון או תחנת ריתוך ידנית
קישור לבקרת איכות
בַּקָשָׁה:
ייצור PCB הדורש הרכבה דו צדדית
לאחר סיום ההרכבה של SMT, הפוך אותה להלחמת פלאגין
בַּקָשָׁה:
שטח קו ייצור מוגבל, צריך להתאים את כיוון העברת PCB
חבר ציוד לכיוונים שונים
בַּקָשָׁה:
קו ייצור במהירות גבוהה, ומפחית את צוואר הבקבוק של תיבת הילוכים בודדת;
חיבור לפני ואחרי מכונת מיקום כפולה או הלחמה מחדש של נתיב כפול.
בַּקָשָׁה:
קווי ייצור שצריכים להתאים את כיוון ה- PCB;
חבר ציוד עם כיוון הזנת לוח קבוע.
מסוע אוטומטי משתלב עם ציוד כמו רובוטים ו- AOI בקו הייצור של SMT, ומאפשר ייצור אוטומטי לחלוטין, משפר את היעילות ואיכות המוצר על ידי טיפול אוטומטי ב- PCB.
עיקרון עבודה:
המסוע האוטומטי מתחבר לרובוטים וציוד AOI כדי להעביר ולעבד באופן אוטומטי PCBs. רובוטים מניחים רכיבים, AOI בודק את איכות ההלחמה, והמסוע מבטיח העברת PCB חלקה בין מכשירים במהלך הייצור.
תכונות עיקריות:
העברה יעילה: מספקת הובלת PCB מהירה ויציבה, הפחתת התערבות ידנית והגברת היעילות.
מסוע מדויק: עובד בצורה חלקה עם רובוטים ו- AOI כדי להבטיח העברה ומיקום PCB מדויק.
בקרה חכמה: כולל מערכת חכמה המתאימה את המהירות והנתיב לייצור גמיש.
ניטור בזמן אמת: עוקב אחר מצב הייצור בזמן אמת, זיהוי וטיפול במהירות של סוגיות.
בַּקָשָׁה:
קו SMT אוטומטי לחלוטין: עובד עם רובוטים ו- AOI לייצור ללא השגחה.
הרכבת PCB ברמה גבוהה: מבטיחה העברת PCB מדויקת להרכבה מדויקת.
ייצור גמיש: מאפשר מיתוג מהיר לייצור רב-זיהוי, ייצור אצווה קטנה.
בענף ייצור האלקטרוניקה ניתן להשתמש במסועי PCB במגוון קווי ייצור כדי לעמוד בדרישות תהליכים וייצור ספציפיים בהתאם לתרחישי היישום שלהם.
להלן כמה מתרחישי היישומים העיקריים ומאפיינים:
יישום: מחבר ציוד כמו מדפסות, מכונות מיקום והלחמה מחדש כדי להבטיח העברת PCB חלקה.
דרישות: מיקום מדויק, מהירות מתכווננת ותאימות גבוהה לייצור מהיר, דיוק גבוה.
יישום: מנחה PCBs לתנור הלחמת הגל, ומבטיח איכות הלחמה ועקביות.
דרישות: עמידות בטמפרטורה גבוהה, מונעת עיוות PCB ושומרת על מהירות יציבה להלחמה אפקטיבית.
יישום: מספק PCBs לתחנת ההכנסה להכנסת רכיבים ידנית.
דרישות: מספקת חיץ ומיקום כדי להבטיח הכנסה יעילה ומדויקת.
יישום: שולח PCB לציוד בדיקה לאימות איכות ופונקציונלי.
דרישות: במדויק עגינה עם ציוד פיקוח כדי להבטיח בדיקות יציבות ואמינות.
קו ייצור SMT
טבילה פס הייצור
רוצה לשפר את קו הייצור שלך? >>>
בענף SMT, מסועי SMT בהתאם לחומר, המסועים מחולקים בעיקר לשתי קטגוריות:
חומרים עיקריים: נירוסטה, סגסוגת אלומיניום וכו '.
תכונות מפתח:
התנגדות לטמפרטורה גבוהה: מתאימה לתהליכים בטמפרטורה גבוהה.
עמידות בפני קורוזיה: אידיאלי לסביבות לחות או מאכלות.
חוזק גבוה: מסוגל לשאת עומסים כבדים יותר, להבטיח פעולה יציבה.
בַּקָשָׁה:
מתאים לקווי ייצור SMT הדורשים עיבוד בטמפרטורה גבוהה, עמידות בפני קורוזיה או פעולות בעומס גבוה.
חומרים עיקריים: פלסטיקה הנדסית וכו '.
תכונות מפתח:
משקל קל: קל להתקנה ולהתאמה.
חסכוני: אידיאלי ליישומים רגישים לתקציב.
מתאים לטמפרטורה רגילה: מיועד לשימוש בתהליכים רגילים או נמוכים בטמפרטורה.
בַּקָשָׁה:
מתאים לקווי ייצור SMT הדורשים תהליכים תקינים או נמוכים בטמפרטורה, במיוחד במצבים בהם המשקל הוא דאגה והתקציב מוגבל.
בעת בחירת החומר למסוע, חשוב לקחת בחשבון את הצרכים הספציפיים של קו הייצור SMT, כולל תנאי סביבה, דרישות עומס ואילוצי תקציב, כדי להבטיח את ביצועי הציוד ואמינותו של הציוד.
מתאים להרכבה ידנית או לבדיקה.
משמש בקווי הרכבה של PCB יעילים גבוהים.
בחירת מערכת מסוע ה- PCB הנכונה תלויה בצרכי הייצור הספציפיים, כגון גודל PCB, מהירות עיבוד ורמת אוטומציה. בין אם אתם זקוקים למסוע שרשרת למחשבי PCB כבדים, מסוע חגורה לטיפול מדויק, או מסוע צף אוויר למעגלים רגישים, בחירת הציוד הנכון היא חיונית ליעילות ולאיכות.
עבור אלה המעוניינים לשלב מסועי SMT בעלי ביצועים גבוהים בקווי הייצור שלהם, הבנת סיווגים אלה יכולה לעזור לקבל החלטה מושכלת. האם אתה מחפש יצרן מסוע SMT אמין?
