במהלך השבוע שבין ה-31 באוגוסט ל-4 בספטמבר, ICT השלימה את המסירה והמסירה הטכנית של נתב PCB I.CT-5700L עבור יצרן אלקטרוניקה בפיליפינים.

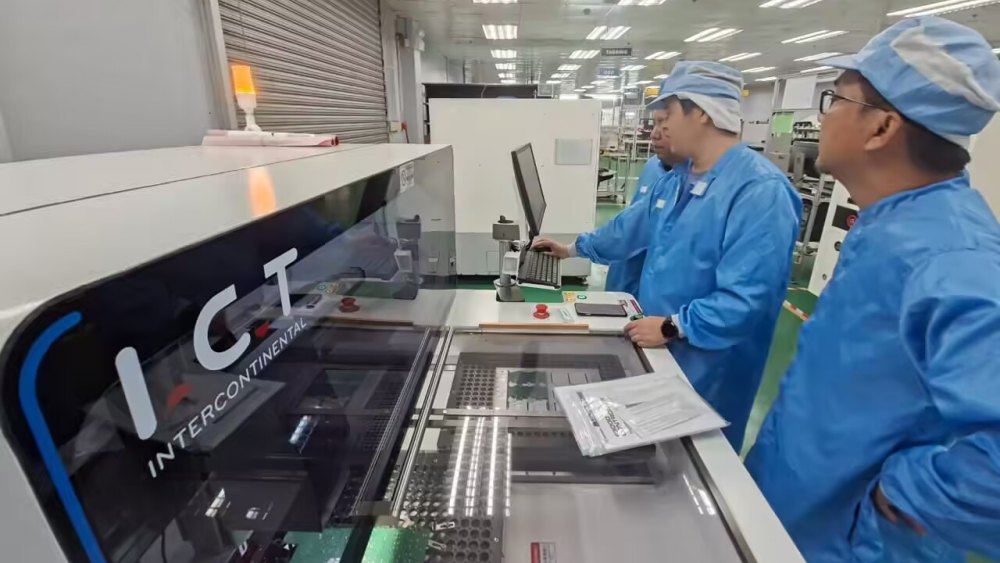

כדי לעזור ליצרן להכניס את המכונה לייצור בצורה חלקה, ICT שלח מהנדס טכני מנוסה למפעל. השירות באתר כיסה בדיקת מכונה, כיול CCD ונתב-סיביות, תכנות PCB, בדיקות חיתוך, אופטימיזציה של פרמטרים, פתרון בעיות, הנחיית תחזוקה והדרכה מעשית.
במקום לעצור לאחר הדגמת מכונה בסיסית, המהנדס השתמש במוצרי ה-PCB האמיתיים של היצרן לאורך ההכשרה. זה אפשר לצוות המקומי ללמוד כיצד לתכנת את המכונה ולהתאים את תהליך החיתוך בתנאי ייצור אמיתיים.
היצרן מייצר מערכות אל-פסק, הידוע בכינויו מוצרי UPS. מוצרים אלה מכילים לוחות בקרה אלקטרוניים ומכלולי PCB הקשורים למתח שיש להפרידם במדויק לאחר הרכבת הפאנל.
במפעל כבר היו מהנדסים בעלי ניסיון בציוד ייצור SMT ו-DIP. עם זאת, הצוות נזקק להדרכה שיטתית בתכנות נתב PCB, כיול ראייה, בחירת נתב-סיביות, בקרת עומק חיתוך, הגדרות ציר ותחזוקה יומית של המכונה.
הלקוח גם היה צריך לאשר האם ניתן לעבד מבני PCB שונים - כולל לוחות חתוכים V ומעגלים גמישים - עם שיטות ופרמטרים מתאימות לביטול הפאנל.
בהתבסס על דרישות ייצור אלה, ICT סיפקה פתרון לביטול לוחות PCB שבמרכזו ה-ICT-5700L.
ציוד או מערכת | בַּקָשָׁה |
|---|---|
נתב PCB ICT-5700L | ניתוב והפרדה אוטומטית של לוחות PCB |
מערכת ראייה CCD | מיקום PCB, זיהוי סימנים וכיול תוכניות |
מערכת ציר במהירות גבוהה | ניתוב מדויק עם מהירות ציר מתכווננת |
מערכת חיתוך נתב-ביט | תומך בגדלים שונים של נתב סיביות ופרמטרי חיתוך |
מערכת איסוף אבק | אוסף אבק PCB שנוצר במהלך הניתוב |
וילון אור בטיחותי | מגן על מפעילים במהלך פעולת המכונה |
תוכנת תכנות | יוצר נתיבי חיתוך ומנהל פרמטרי ייצור |
תוכנת תמיכה מרחוק | מאפשר סיוע טכני כאשר פתרון בעיות באתר אינו זמין |
תצורה זו נתנה ליצרן את הכלים הנדרשים ליצירת תוכניות חיתוך, שליטה בפרמטרים של ניתוב, בדיקת מוצרים שונים ושיפור איכות קצה ה-PCB.
לאחר הגעתו למפעל, מהנדס התקשוב פעל לפי תוכנית שירות שלב אחר שלב. העבודה התחילה בבדיקת מכונה מלאה לפני המעבר לכיול, תכנות, בדיקות מוצר והכשרת מפעילים.
המהנדס בדק תחילה את המצב הכללי של ה-ICT-5700L ותקשר עם צוות המפעל לגבי פעולתו הנוכחית.
במהלך הבדיקה הראשונית הופיעה אזעקת ציר X כאשר המכונה חזרה למצבה הביתי. המהנדס הפעיל מחדש את הציוד, בדק את פעולת הציר וניקה את האזעקה.
מסך האור הבטיחותי הראה גם זיהוי לא יציב. מיקום ההתקנה שלו הותאם מחדש כדי להחזיר את החישה הרגילה.
מספר פריטי חומרה - כולל שני מתגי נעילת דלת בטיחות, מסך האור הבטיחותי ומתג ההפעלה של המחשב - דרשו החלפה או שיפור נוסף. החלקים הדרושים נרשמו, ונעשו סידורי המשך המשלוח.
המהנדס גם הסביר מדוע יש לבדוק את אמצעי הבטיחות הללו באופן קבוע והזכיר לצוות ששני מפעילים לעולם אינם צריכים לשלוט במכונה בו זמנית.
לאחר השלמת הבדיקה הבסיסית, המהנדס כייל את מערכת הראייה CCD.
כיול CCD נכון עוזר למכונה לזהות נקודות ייחוס של PCB וליישר את נתיב החיתוך המתוכנת עם הלוח בפועל. לאחר מכן כייל מיקום הנתב כדי להבטיח שכלי החיתוך עוקב אחר המסלול המיועד במדויק.
המהנדסים של הלקוח הראו כיצד:
הגדר נקודות התייחסות ל-PCB
התאם את החשיפה של המצלמה
אשר את מיקום תמונת ה-PCB
כייל את מיקום סיביות הנתב
הגדר את עומק החיתוך
בחר את דגם הנתב-ביט הנכון
שנה את מהירות הציר
התאם את מהירות החיתוך
שלבים אלה חשובים במיוחד כאשר מפעל מטפל במספר דגמי PCB במקום להפעיל רק מוצר אחד.
לאחר כיול המכונה, מהנדס ה-ICT הציג את ממשקי התוכנה העיקריים והסביר כיצד ליצור תוכנית ניתוב PCB חדשה.
ההדרכה כיסתה את תהליך התכנות המלא, כולל ייבוא או לכידת תמונת ה-PCB, הגדרת נקודות התייחסות, יצירת נתיב החיתוך, בחירת ביט הנתב והגדרת פרמטרי החיתוך.
המהנדס גם הדגים את מצב הייצור של נקודת דילוג. ניתן להשתמש בפונקציה זו כאשר אין צורך לעבד לוחות או מיקומים מסוימים בלוח.

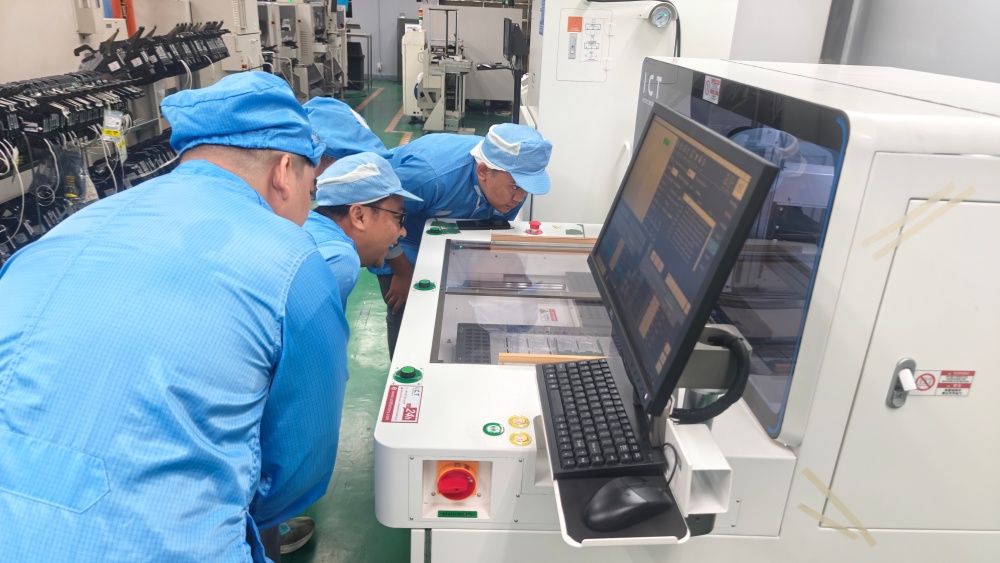

במקום לצפות רק בהדגמה, מהנדסי ה-SMT וה-DIP של הלקוח יצרו תוכניות באמצעות דוגמאות PCB משלהם. הם התאימו את כיול הלוח, עומק החיתוך, מהירות הציר, חשיפת המצלמה, דגם הנתב והגדרות מהירות החיתוך בעצמם.
כאשר עלו שאלות במהלך הפעולה, מהנדס התקשוב הסביר את הסיבה והראה לצוות כיצד לבצע את ההתאמה הנכונה.
הצוות המקומי הוכשר להחליף ביטים של נתב בצורה בטוחה ונכונה. המהנדס הסביר כיצד לאשר את מיקום הכלי לאחר ההחלפה ומדוע ביטים שחוקים או מותקנים לא נכון יכולים להשפיע על איכות קצה ה-PCB.
ההדרכה כיסה גם את מערכת איסוף האבק, כולל:
פעולה תקינה של קולט האבק
בדיקת שקית אבק
ניקוי שקיות אבק
החלפת שקית אבק
ניקוי שגרתי סביב אזור הניתוב
ניהול אבק טוב עוזר לשמור על סביבת עבודה נקייה ומפחית את הצטברות אבק PCB בתוך המכונה.
נעשה שימוש במוצרי PCB אמיתיים כדי להעריך את המכונה ולאשר את יעילות האימון.
היצרן סיפק שני מוצרי PCB בחיתוך V לבדיקה. מבנה הלוח המקורי שלהם הפך מכונת פינוי V בחיתוך V לאפשרות נוספת, כך שהצוות העריך תחילה אם הניתוב יהיה מתאים.
מהנדס ה-ICT בדק את הלוחות עם סיביות ראוטר והגדרות חיתוך שונות. כאשר נעשה שימוש בנתב 0.9 מ"מ ובהגדרת מהירות חיתוך של 2, הלוחות הופרדו לחלוטין.
קצוות ה-PCB המוגמרים היו נקיים, ללא כתמים גלויים. זה אישר שניתן לעבד את המוצרים ב-ICT-5700L כאשר הכלי המתאים ופרמטרי החיתוך נבחרו.
הבדיקה גם נתנה למהנדסים המקומיים דוגמה מעשית כיצד קוטר סיביות נתב ומהירות חיתוך יכולים לשנות את התוצאה הסופית.
המהנדס גם עזר ללקוח לבדוק מוצר מעגל גמיש.
אצווה ניסיון קטנה תוכנתה ונחתכה במכונה. התוצאה המוגמרת עמדה בדרישות החיתוך הצפויות. במקביל, המהנדס ראה עד כמה הצוות של הלקוח יכול ליצור ולשנות את התוכנית באופן עצמאי.
בדיקה זו הרחיבה את הבנת הלקוח כיצד ניתן להשתמש בנתב עבור מוצרים וחומרים שונים.
מלבד תפעול המכונה, מהנדס ה-ICT סיפק ללקוח הדרכה מעשית לתחזוקה ופתרון תקלות.
ההכשרה כללה:
בדיקת מכונה יומית
זיהוי אזעקה נפוץ
נהלי פתרון תקלות בסיסיים
בדיקות מצב של נתב סיביות
CCD ואימות עמדת חיתוך
תחזוקת קולט אבק
בדיקת מכשיר בטיחות
נהלי תמיכה מרחוק
הלקוח קיבל גם רשימה של חלקים מתכלים ושחיקה, הוראות תחזוקה יומיומיות ומדריך המכסה בעיות נפוצות במכונה ופתרונותיהן.
תוכנת תמיכה מרחוק הוסברה והוכנה כך שהלקוח יוכל ליצור קשר עם ICT אם לא ניתן לפתור בעיה מקומית.
עד סוף השירות באתר, המהנדסים המשתתפים יכלו ליצור באופן עצמאי תוכניות PCB, לכייל את מיקום הלוח, לבחור סיביות של נתב, לשנות פרמטרי חיתוך ולהשלים את תהליך הניתוב.
הם גם הבינו כיצד להשתמש בפרמטרים שונים כדי לשפר את תוצאת החיתוך בהתבסס על חומר ומבנה PCB.
התמיכה הטכנית השיגה מספר תוצאות מעשיות:
ה-ICT-5700L נבדק וכויל.
מיקומי CCD ונתב-סיביות אושרו.
מוצרי PCB אמיתיים הקשורים ל-UPS נבדקו.
שני מוצרי PCB בחיתוך V נותבו בהצלחה.
הושגו קצוות לוח נקיים ללא כתמים גלויים.
דגימת מעגלים גמישים נבדקה בהצלחה.
מהנדסי לקוחות השלימו תרגילי תכנות עצמאיים.
נמסרו מסמכי תחזוקה ופתרון תקלות.
הוסדרו חלקי חילוף במעקב.
הוכנו תעודות הכשרה למהנדסים המשתתפים.
ההכשרה שהושלמה העניקה למפעל צוות הנדסה מקומי המסוגל להפעיל את נתב ה-PCB ללא תלות בסיוע חיצוני יומיומי.
למהנדסי הלקוח היה ניסיון קודם עם ציוד ייצור SMT ו-DIP, שעזר להם להבין במהירות את ICT-5700L.
במהלך האימון הם הראו יכולות למידה חזקות ומעשיות. לאחר השלמת תרגילי התכנות, הם יכלו ליצור תוכניות ניתוב, לשנות פרמטרים של מכונה ולבצע חיתוך PCB באופן עצמאי.
הם גם למדו כיצד להשתמש בסיביות שונות של נתב ובהגדרות תהליך כדי לשפר את איכות החיתוך. הבדיקות המוצלחות על לוחות חיתוך V ומעגלים גמישים העניקו לצוות ביטחון רב יותר ביישום המכונה למוצרים עתידיים.
הלקוח זיהה את הערך של שילוב אספקת ציוד עם הכשרה טכנית באתר, בדיקות מוצר אמיתיות, הדרכה תחזוקה והמשך תמיכה מרחוק.
נתב PCB אינו יכול לספק תוצאות עקביות באמצעות חומרה בלבד. איכות החיתוך תלויה גם בכיול נכון, בחירת נתב סיביות מתאימה, קיבוע יציב, פרמטרי חיתוך אופטימליים ומפעילים מאומנים היטב.
באמצעות פרויקט זה בפיליפינים, ICT עזר ליצרן לעבור מהתקנת ציוד ראשונית לתכנות עצמאי ולאימות מוצר בפועל.
ICT ממשיך לספק התקנה, הדרכה, בדיקות תהליכים ותמיכה טכנית בחו"ל ליצרני אלקטרוניקה ברחבי העולם. בין אם פרויקט כולל מכונה אחת לסילוק לוחות מעגלים או קו שלם של ייצור אלקטרוניקה, המהנדסים שלנו מתמקדים במטרה מעשית אחת: לעזור ללקוח להפוך ציוד חדש ליכולת ייצור אמינה.
