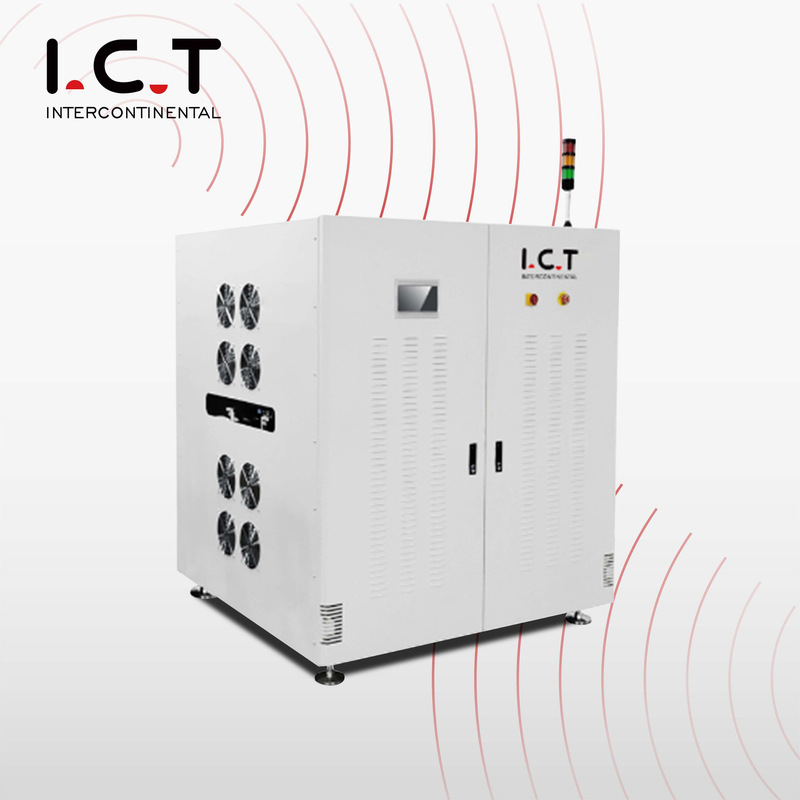

I.C.T CVB-1200
I.C.T
| כַּמוּת: | |
|---|---|
חיץ מסוג SMT מגזין באיכות גבוהה, חיץ אנכי רב תפקודי, חיץ PCB SMT NG/OK, חיץ אנכי לקירור רב תכליתי, עבור קו ייצור SMT SMD.
התקן זה משמש כדי לשים אותו מול AOl, לאחר הלחמה מחדש, אחסן באופן זמני LED PCB או PCB בר עדשה ופונקציית קירור.
מדור קלט
PCB נכנסים למערכת המאגר מקצה אחד, מגיעים משלבי הרכבה מוקדמים יותר כגון AOI, Screen Printing, Pick and Place, או חלוקת דבק.
איזור אחסון
המאגר כולל אזור אחסון בו מוחזקים באופן זמני PCB לפני התקדמות לשלב הבא של ההרכבה.ניתן להתאים את הגודל והעיצוב של אזור אחסון זה כדי לעמוד בדרישות הספציפיות של פס הייצור.
מערכת בקרה
מערכת בקרה מנהלת את תנועת ה-PCB בתוך המאגר, ומבטיחה אספקה עקבית זמינה לשלב ההרכבה הבא.מערכת זו משתמשת בחיישנים כדי לנטר את רמות ה-PCB במאגר ומתאימה את הזרימה לפי הצורך.
מדור פלט
כאשר יש צורך ב-PCB לשלב ההרכבה הבא, הוא נשלף מהמאגר ומועבר למקום המיועד על פס הייצור.
אוטומציה ואמינות
הפוך את פס הייצור שלך לאוטומטי עם המאגרים האנכיים שלנו, המספקים זמן נוסף למשימות שגרתיות אחרות.מערכות אלו בנויות עם בנייה מוצקה ויציבה ורכיבי מדף אמינים ובמחיר סביר.
| דֶגֶם | CVB-1200 |
| מימד (מ'מ) | 1500*1500*1780 |
| גודל PCB (מ'מ) | 50*50-1200*350 |
| זמן מחזור | משוער.10 שניות |
| קיבולת PCB | 15 יחידות או ציין |
| מערכת בקרה | PLC |
| כּוֹחַ | מקסימום 250 VA |
| גובה הובלה | 900±20 מ'מ (או שצוין על ידי הלקוח) |
| כיוון PCB | L ל-R או R ל-L |
| תִקשׁוֹרֶת | SMEMA עבור בוה' בפנים בחוץ |
| ספק כוח | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) |
| מִשׁקָל | 350 ק'ג |
* I.C.T ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להתעדכן ללא הודעה מיוחדת.
