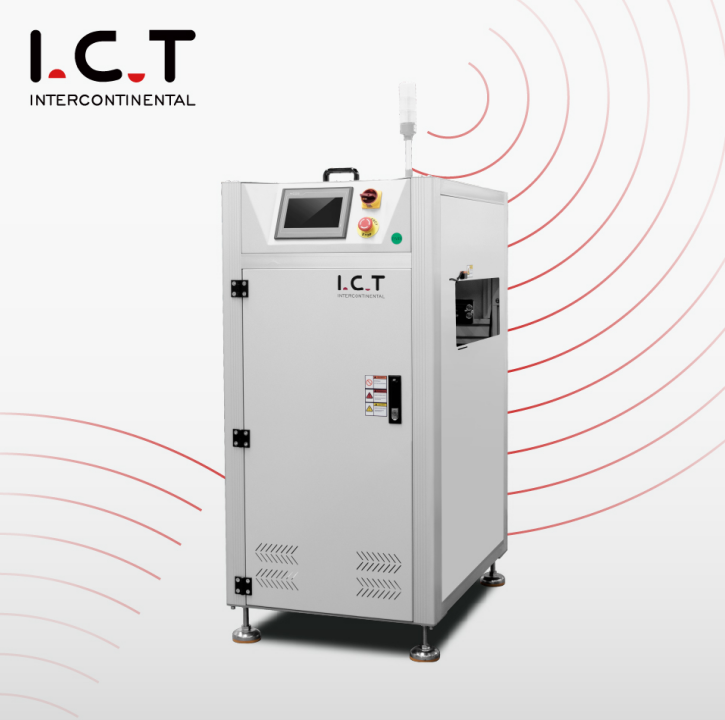

| מסוע מהפך PCB בעל ביצועים גבוהים לקווי SMT
מסוע מהפך PCB הוא יחידה חיונית לייצור אלקטרוניקה מודרנית. הוא הופך את המעגלים המודפסים ב-180 מעלות, מה שהופך אותו למושלם עבור תהליכי הרכבה דו-צדדיים בקווי ייצור SMT ו-DIP כאחד. מכונה זו בנויה עם מבנה סגור ויציב ובקרת PLC אמינה, מסייעת למפעלים להשיג יעילות גבוהה יותר תוך שמירה על איכות מוצר מעולה. עם הדגמים PF350 ו-PF460 הזמינים, הוא מטפל במגוון רחב של גדלי PCB ומשתלב בצורה חלקה בקווים קיימים.
| תכונות עיקריות של מסוע מהפך PCB שלנו
היפוך PCB חלק 180°
מסוע מהפך PCB זה משתמש בשליטה מדויקת כדי להעיף לוחות בצורה מדויקת מבלי לפגוע ברכיבים. הוא תומך במצבי מעבר, היפוך והיפוך אחורה, ומעניק למפעילים גמישות מלאה במהלך הייצור.
בקרת מסך מגע ו-PLC
מסך המגע הידידותי למשתמש בשילוב עם מערכת PLC הופכים את הפעולה לפשוטה ואינטואיטיבית. מפעילים יכולים לעקוב אחר המצב בזמן אמת ולהתאים הגדרות במהירות.
הגנת בטיחות מובנית
עיצוב סגור עם מגביל מומנט מספק את רמת הבטיחות הגבוהה ביותר. המערכת נעצרת אוטומטית אם מתרחשת בעיה כלשהי, ומגינה הן על המפעילים והן על PCBs יקרי ערך.
גישה קלה לתחזוקה
המכסה העליון נפתח בקלות, ומאפשר לטכנאים להגיע לחלקים פנימיים במהלך בדיקות או תיקונים שגרתיים, מה שמפחית באופן משמעותי את זמן ההשבתה.
פעולה מדויקת ויציבה
הודות למנוע הנשלף והתאמת הרוחב מסוג בורג, המכונה מספקת תנועה יציבה ומקבילה עם מרווח שידור מינימלי בין המסועים.
אינטגרציה גמישה
תואם לממשק SMEMA, יחידה זו פועלת בצורה מושלמת עם ציוד במעלה הזרם ובהמשך. אורכים שונים זמינים לפי בקשה כדי להתאים לפריסות ספציפיות במפעל.
| מִפרָט
| פרמטר | PF350 | PF460 |
|---|---|---|
| מימד (מ'מ) | 500 × 786 × 1250 | 600 × 856 × 1250 |
| גודל PCB (מ'מ) | 50×50 - 445×350 | 50×50 - 550×460 |
| זמן מחזור | כ. 10 שניות | כ. 10 שניות |
| סוג חגורה | חגורה אלכסונית | חגורה אלכסונית |
| מערכת בקרה | Plc | Plc |
| כּוֹחַ | מקסימום 150 VA | מקסימום 150 VA |
| גובה תחבורה | 900 ± 20 מ'מ (או מותאם אישית) | 900 ± 20 מ'מ (או מותאם אישית) |
| כיוון PCB | L ל- r או r to l | L ל- r או r to l |
| תִקשׁוֹרֶת | SMEMA ל-In & Out | SMEMA ל-In & Out |
| ספק כוח | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) |
| מִשׁקָל | 120 ק'ג | 160 ק'ג |
| אוֹפְּצִיָה | התאמת רוחב אוטומטית | התאמת רוחב אוטומטית |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
אנו מתכננים את קו הייצור ה-Turkey PCBA שלנו כדי לספק ייצור PCBA אוטומטי לחלוטין, מהיר ואמין במיוחד. ההתקנה המוכחת מתחילה עם מפרק ה-SMT PCB Loader שלנו, עוברת למדפסת אוטומטית מדויקת ליישום הדבקת הלחמה מושלמת, ממשיכה עם מכונת איסוף ומקום PCB למיקום מדויק של רכיבים, עוברת דרך תנור זרימה חוזרת של 8 אזורים יציב לחיבורי הלחמה חזקים, ומסיימת עם ציוד בדיקת PCB כדי לתפוס כל פגם. כל מכונה מתקשרת בצורה חלקה, מפחיתה את העבודה ומגבירה את תפוקת המעבר הראשון. פתרון מלא זה עומד בסטנדרטים של תעשיית הרכב, הרפואה, הצרכנים וה-LED תוך שמירה על עלויות תפעול נמוכות ועל זמן פעולה גבוה במיוחד.
| סיפור הצלחת הלקוח
בפרויקט שנערך לאחרונה באירופה, ICT סיפקה קו SMT מלא וקו DIP מלא ללקוח מוערך. המהנדסים שלנו נסעו למפעל הלקוח כדי לספק התקנה מלאה, הפעלה והדרכה טכנית. הלקוח היה מרוצה מאוד מהפעולה החלקה של כל מכונה, כולל מסוע מהפך PCB flipper. הם העריכו במיוחד כיצד כל הקו פועל ביעילות וכיצד הצוות שלנו הגיב במהירות לכל השאלות במהלך התהליך.
| הכשרה ותמיכה מקצועית
שירות מומחים ותמיכה בהדרכה
ICT מספקת תמיכה טכנית מלאה מההתקנה ועד התפעול היומיומי. המהנדסים המנוסים שלנו מציעים הכשרה באתר כדי שהצוות שלך יוכל להפעיל ולתחזק את מסוע מהפך ה-PCB בביטחון. אנו מספקים גם תמיכה מרחוק וביקורי מעקב קבועים כדי להבטיח ביצועים יציבים לטווח ארוך ולעזור לך לפתור את כל אתגרי הייצור במהירות.
| שבחי לקוחות
'המהנדסים שלנו שיבחו את צוות ה-ICT על הידע המקצועי והמענה המהיר. מסוע ה-PCB אינוורטר פועל בצורה יציבה מאוד ומשתלב בצורה מושלמת עם קו ה-SMT שלנו. התרשמנו גם מהאריזה המוקפדת וההובלה הבטוחה. בכל פעם שיש לנו שאלות, צוות התמיכה ב-ICT עונה מהר ופותר בעיות ביעילות. מומלץ בחום!'
| ההסמכה שלנו
אבטחת איכות מוסמכת
כל ציוד ה-ICT, כולל מסוע מהפך PCB, עומד בסטנדרטים בינלאומיים. המכונות שלנו מחזיקות בתעודות CE, RoHS ו- ISO9001. בבעלותנו גם מספר פטנטים המדגימים את החדשנות המתמשכת שלנו בטכנולוגיית טיפול PCB. הסמכות אלו מעניקות ללקוחותינו ביטחון בבטיחות, אמינות ותאימות סביבתית של כל יחידה.
| אודות חברת ICT ומפעל
ICT היא ספקית פתרונות ייצור אלקטרוניקה מובילה עם למעלה מ-25 שנות ניסיון. יש לנו צוות מחקר ופיתוח משלנו, מתקני ייצור מודרניים ויותר מ-89 צוות מיומן. משרתים למעלה מ-1,600 לקוחות ב-72 מדינות, גדלנו במהירות תוך שמירה על בקרת איכות ובדיקות קפדניות בכל שלב. מקווי SMT ו-DIP ועד לפתרונות ציפוי מתאימים, ICT מספקת ציוד אמין ותמיכה מלאה כדי לעזור ללקוחות לבנות, לשדרג ולמטב את מערכות הייצור שלהם בהצלחה.
