פריקה אלקטרוסטטית (ESD)

צפיות:0     מְחַבֵּר:עורך אתרים     זמן פרסום: 2023-12-19      מָקוֹר:אֲתַר

לשאול

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button


מהי פריקה אלקטרוסטטית (ESD)?



פריקה אלקטרוסטטית (ESD) מתייחס לזרימה פתאומית של זרם חשמלי בין שני עצמים בעלי פוטנציאל חשמלי שונה.העברה מהירה זו של מטען אלקטרוסטטי מתרחשת כאשר האנרגיה המצטברת משתחררת, המתבטאת בניצוץ או בזרימת זרם מהירה.

גורמים לפריקה אלקטרוסטטית: גורמים שונים יכולים לתרום להתרחשות של ESD.הסיבות השכיחות כוללות חיכוך בין חומרים, מגע והפרדה של חומרים לא דומים, ותנועה של חומרים מבודדים בקרבת מוליכים.תנאים סביבתיים כמו לחות נמוכה גם מגבירים את הסבירות לאירועי ESD.


כיצד משפיעה פריקה אלקטרוסטטית על רכיבים אלקטרוניים?


ההשפעה של ESD על רכיבים אלקטרוניים יכול להיות חמור.הפריקה עלולה להוביל לנזק בלתי הפיך, לפגמים סמויים או להפחתת תוחלת החיים של הרכיב.ייתכן שההשפעות לא יהיו ברורות מיד, שכן נזק יכול להתרחש ברמות מתחת לסף התפיסה האנושית.לאורך זמן, נזקי ESD מצטברים עלולים לגרום לכשלים לסירוגין או תקלות קטסטרופליות.


ניהול ומניעת ESD:


כדי להפחית את הסיכונים הקשורים ל-ESD, יש ליישם אסטרטגיות ניהול ומניעה יעילות:


  • אזורים מוגני ESD (EPA): קבע אזורים מוגנים ESD שבהם ננקטים כל אמצעי הזהירות הדרושים כדי למזער חשמל סטטי.זה כולל תחנות עבודה בטוחות ESD, ריצוף והארקת כוח אדם.

  • ציוד מגן אישי (PPE): יש ליישם את השימוש בבגדים, הנעלה ואביזרים בטוחים ל-ESD כדי להבטיח שאנשי הצוות לא יהפכו למקורות פוטנציאליים למטען אלקטרוסטטי.

  • הארקה: הארקה נכונה של תחנות עבודה, ציוד וכוח אדם היא קריטית במניעת הצטברות של חשמל סטטי.ריצוף מוליך ורצועות יד מוארקות הם אמצעים נפוצים.

  • אריזה: השתמש בחומרי אריזה בטוחים ב-ESD לאחסון והובלה של רכיבים אלקטרוניים רגישים.זה מונע התרחשות של ESD במהלך טיפול ומשלוח.


תקני ESD:


עמידה בתקני ESD מוכרים חיונית לשמירה על רמה גבוהה של הגנה מפני פריקה אלקטרוסטטית.כמה תקנים שאומצו באופן נרחב כוללים את ANSI/ESD S20.20 עבור תוכניות בקרת פריקה אלקטרוסטטית, סדרת IEC 61340 עבור אלקטרוסטטיקה ו-MIL-STD-883E עבור מיקרואלקטרוניקה.


מערכות פריקה אלקטרוסטטית (ESD) חיוניות בייצור מדויק של קווי ייצור בטכנולוגיית הרכבה משטחית (SMT).


1. למה אנחנו צריכים מערכת ESD?


מערכת ESD היא רשת של מכשירים ותהליכים שנועדו לשלוט ולמזער את הצטברות החשמל הסטטי.בסביבת הייצור של SMT, רכיבים מטופלים ומניעים לעתים קרובות במהירויות גבוהות, מה שיוצר פוטנציאל להצטברות חשמל סטטי.חשמל סטטי עלול לגרום לנזק לרכיבים אלקטרוניים רגישים, ולהוביל לכשלים פוטנציאליים במוצר ולהגדלת שיעורי הגרוטאות.על ידי שימוש במערכות ESD, אנו יכולים להגן על הרכיבים ולהבטיח ייצור עקבי ואמין.


2. כיצד אנו מסייעים בבניית מערכות ESD במפעל


כאשר אנו מסייעים בבניית מערכת ESD עבור מפעל SMT, אנו פועלים לפי גישה משולשת: הגנה, ביטול וניטור.


  • הגנה: השלב הראשון כולל התקנת מחצלות אנטי סטטיות, רצועות הארקה וחומרים נוספים ברחבי המפעל.חומרים אלה פועלים כמחסומים, מגנים על כוח אדם ורכיבים מפני הצטברות חשמל סטטי.

  • חיסול: אנו מתקינים גם מייננים ומטהרי אוויר כדי להסיר חשמל סטטי מהאוויר והמשטחים.מכשירים אלו פולטים יונים המנטרלים מטענים סטטיים, ומפחיתים את הסיכון לנזק לרכיבים רגישים.

  • ניטור: לבסוף, אנו מתקינים חיישני ESD ומדדים לניטור מתמיד של רמות החשמל הסטטי במפעל.מכשירים אלה מספקים נתונים בזמן אמת על רמות הטעינה, המאפשרים זיהוי מהיר של בעיות פוטנציאליות ומבטיחים עמידה עקבית בתקני ESD.


פִּתָרוֹן


3. תכנון מערכות ESD לקווי ייצור SMT ו-DIP


כאשר מתכננים מערכת ESD עבור קווי ייצור SMT או לטבול קווי ייצור, צריך לעשות שיקולים ספציפיים.עבור קווי SMT, ההתמקדות היא באזורים שבהם מרכיבים מטופלים וממוקמים, כמו גם תהליכי ההלחמה והבדיקה.עבור קווי טבילה, הדגש הוא על טיפול ועיבוד של לוחות מעגלים מודפסים (PCB).

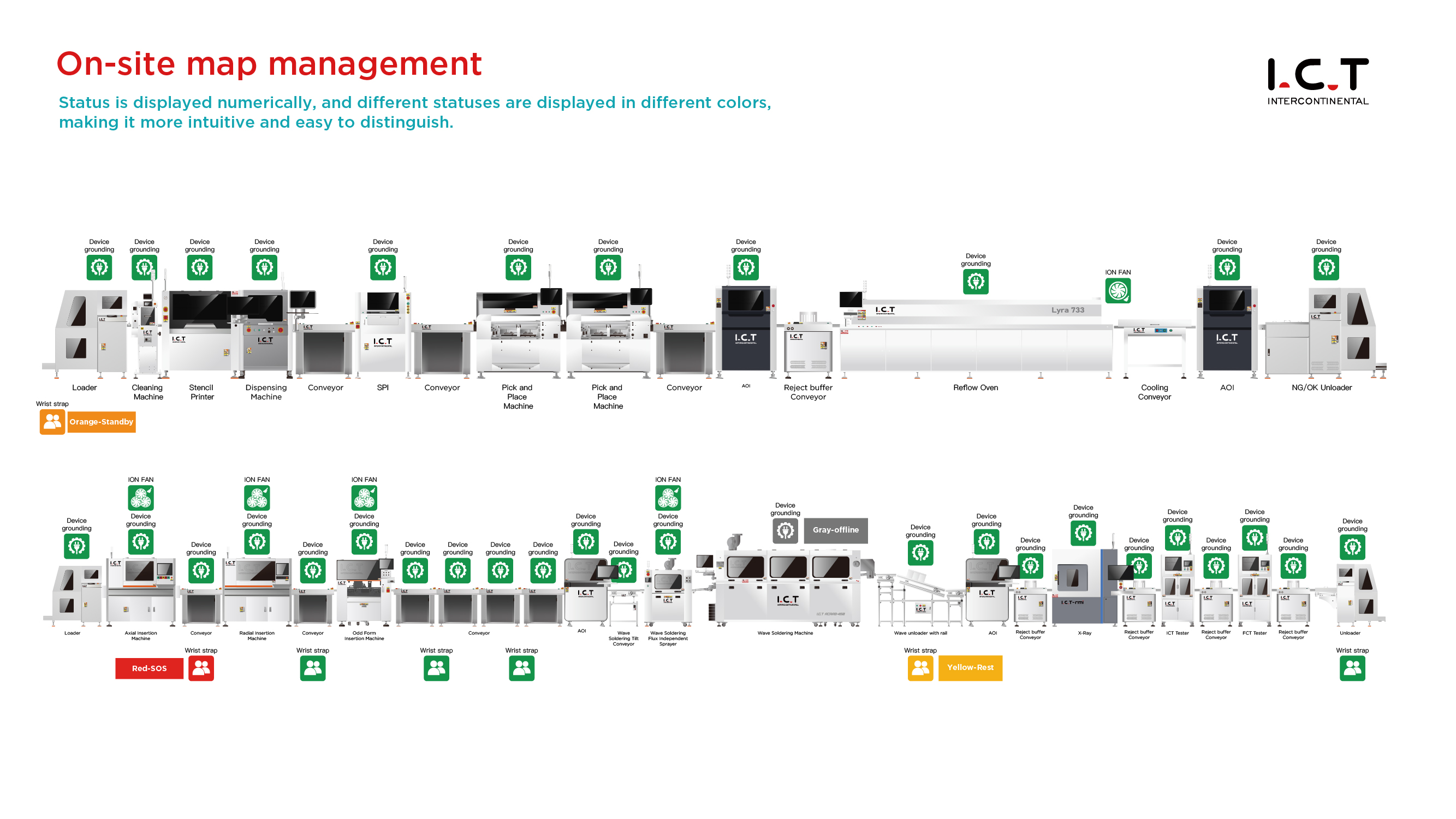

ניהול מפות באתר

כדי לתכנן ביעילות מערכת ESD עבור קווים אלה, אנו מזהים את התחומים הקריטיים שבהם שליטה סטטית היא חשיבות עליונה.לאחר מכן, אנו בוחרים מערכות ESD מתאימות המותאמות לתחומים אלו, ומבטיחות שהביצועים, האמינות, קלות השימוש והעלות-תועלת שלהן נלקחות בחשבון.אמצעי הארקה מיושמים גם כדי להבטיח שכל הצוות והציוד מקורקעים כראוי.זה מפחית את הסיכון לנזק הקשור לסטטיקה.


יתר על כן, אנו מתקינים חיישני ESD ומדדים באזורים קריטיים אלה כדי לנטר רמות חשמל סטטי.זה מספק נתונים בזמן אמת שעוזרים לנו לזהות בעיות פוטנציאליות במהירות ולהבטיח עמידה עקבית בתקני ESD.הצוות מקבל הכשרה על שימוש נכון במערכות ESD ואמצעי הארקה כדי להבטיח שהם מבינים את החשיבות של בקרה סטטית וכיצד להפעיל בבטחה את קו הייצור תוך מזעור סיכונים הקשורים לסטיקה.


בדיקות ותחזוקה שוטפות של מערכת ה-ESD הם גם חיוניים כדי להבטיח את המשך הביצועים והאמינות שלה.זה כולל בדיקת התקני ההארקה, החיישנים והמונים לצורך פעולה תקינה והחלפה של כל רכיב בלוי או פגום.


בנוף הדינמי של ייצור אלקטרוניקה, שבו דיוק ואמינות הם בעלי חשיבות עליונה, היישום של מערכת למניעת פריקה אלקטרוסטטית (ESD) חזקה אינה ניתנת למשא ומתן.כשאתה יוצא למסע של הקמת או שדרוג מתקן ייצור SMT שלך, זכור שמערכת ESD מקיפה היא המגן שלך מפני סיכונים ושיבושים פוטנציאליים.


ב-I.C.T, אנו מבינים את החשיבות הקריטית של הגנת ESD בתהליכי הייצור שלך. הצוות שלנו מוכן לשתף איתך פעולה כדי ליצור פתרון מותאם ונקודתי לצרכי ESD שלך.


צור קשר>> לפתרון ESD בחינם עכשיו.
