NPM-VF
I.C.T
| כַּמוּת: | |
|---|---|

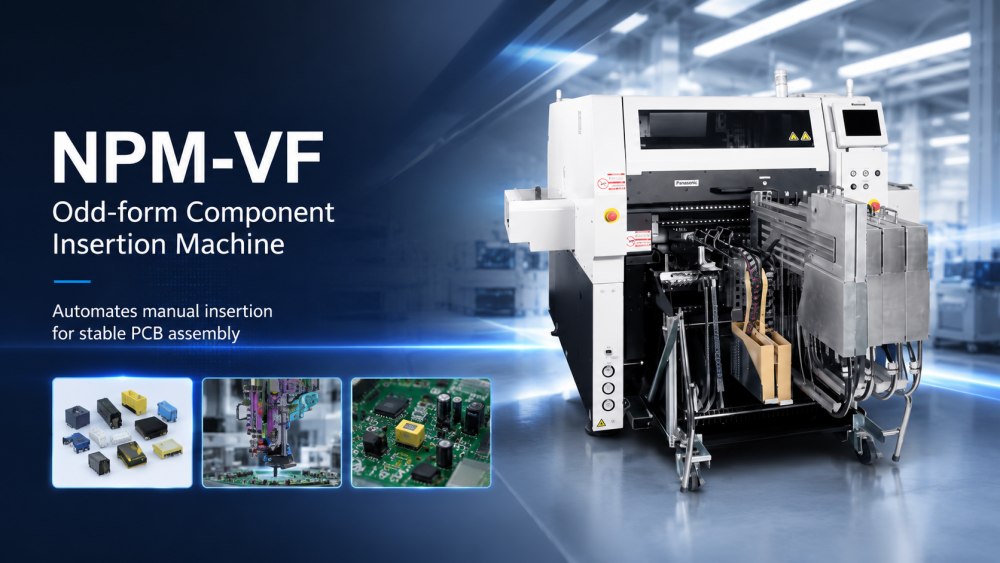

Panasonic Odd-Form Component Insertion Machine NPM-VF משמש לאוטומציה של הכנסת רכיבים בצורה מוזרה על מכלולי PCB. זה מתאים לרכיבים שקשה לטפל בהם עם מיקום SMT סטנדרטי, כגון קבלים גדולים, שנאים, ממסרים, מודולי כוח, מחברים, סלילים, מתגים, מארזי מגן וחלקים מיוחדים אחרים. המכונה מסייעת להפחית את עבודת ההחדרה הידנית ותומכת בייצור יציב יותר. NPM-VF יכול גם לתמוך ברכיבי מפרט SMT, כך שהוא נותן למפעלים גמישות רבה יותר כאשר מוצרים כוללים סוגי רכיבים מעורבים. עבור לקוחות המייצרים לוחות חשמל, לוחות בקרה תעשייתיים, לוחות תקשורת, אלקטרוניקה לרכב או מוצרי צריכה אלקטרוניים, מכונה זו יכולה לעזור להפוך את תהליך ההרכבה למפוקח יותר ופחות תלוי בעבודת כפיים.
אוטומציה של תהליך הכנסת רכיבים בצורה מוזרה.
בנוסף, נתמכים גם מפרטי SMT.
רב תכליתי וגמיש: תצורות שונות של כלי ראש ותצורת מזין מכונה כדי להתאים לסוגים שונים של רכיבים.
לתרום לצמצום כוח אדם וייצור יציב עם פרודוקטיביות גבוהה, גמישות, הכנסה באיכות גבוהה
| מִפרָט
| מפרט פריט | NPM-VF |
|---|---|
| מידות PCB (מ'מ) | מסוע סטנדרטי: L 50 מ'מ × W 50 מ'מ עד L 510 מ'מ × W 460 מ'מ אפשרות מסוע סדן: L 50 מ'מ × W 50 מ'מ עד L 460 מ'מ × W 400 מ'מ |
| מהירות מקסימלית | ראש 3 תחנות: מקסימום. 0.65 שניות לרכיב ראש 2 תחנות: מקסימום. 0.9 שניות לרכיב |
| רכיבים ישימים | מקסימום מידות: L 130 מ'מ × B 35 מ'מ × H 60 מ'מ L 150 מ'מ × B 38 מ'מ × H 29 מ'מ מקסימום. מסת רכיב: 200 גרם |
| סוג כלי ראש | ראש 3 תחנות / ראש 2 תחנות |
| סוגי רכיבים נתמכים | קבלים גדולים, שנאים, ממסרים, מודולי כוח, מארז מגן, מחברים, סלילים, מתגים, רכיבי LED, רכיבי IC, DIP, שנאים קטנים ורכיבים אחרים בעלי צורה מוזרה |
| תמיכה ברכיבי SMT | תומך ברכיבי מפרט SMT |
| אפשרויות תצורה | יחידת אספקה קבועה, עגלת הזנה, תצורת מגש |
| יישום ראשי | החדרת רכיבים בצורה מוזרה, ייצור SMT ו-DIP מעורב, תהליך הכנסה ידני אוטומטי |
| רשימת ציוד קו SMT
מכונת החדרת רכיבי Panasonic Odd-Form משמשת לעתים קרובות בתהליך ייצור מלא של SMT ו-DIP. ICT יכול לספק מעמיס SMT, מדפסת שבלונות, SPI, SMT mounter, תנור זרימה חוזרת, AOI, קו הכנסה של DIP, ציוד החדרה בצורה מוזרה, מכונת הלחמת גלים, מכונת הלחמה סלקטיבית, מסועי PCB, טיפול ב-NG/OK, ציוד חיתוך ומערכות פריקה. עבור רכיבים בעלי צורה מוזרה, יש לתכנן את התהליך בקפידה מכיוון שגודל הרכיב, צורת העופרת, תמיכת הלוח, כוח ההחדרה ושיטת ההלחמה כולם משפיעים על התוצאה הסופית. ICT מסייע ללקוחות להתאים את קו הייצור המלא לפי גודל PCB, סוג הרכיב, כושר הייצור, צרכי הבדיקה ופריסה של המפעל. זה הופך את NPM-VF לקל יותר להתחבר לייצור אמיתי במפעל.
| סרטון הצלחת לקוחות
ICT תמכה בלקוח באוזבקיסטן בפרויקט גדול של ייצור אלקטרוניקה. המפעל תוכנן עבור לוחות אם של מחשבים, כונני SSD, מוצרים הקשורים לזיכרון ומכלולים אלקטרוניים אחרים. ICT הצטרף לפרויקט משלב התקשורת המוקדם והמשיך דרך התקנה, איתור באגים ובדיקות ייצור. קו SMT כלל מדפסת שבלונות ICT-5151, ארבע מכונות מיקום SMT, תנורי זרימה חוזרת מסדרת Lyra, SPI, AOI ומערכות טיפול PCB. קו ה-DIP כלל הכנסה ידנית, ציוד הכנסת JUKI בצורה מוזרה, הלחמת גל ICT-Acrab350 ומערכות מסועים. במהלך בדיקות הייצור, הלקוח ראה שתאום קו מלא עזר להפוך את תהליך ה-SMT וה-DIP לבהיר יותר, מהיר יותר וקל יותר לניהול.
| תמיכה בשירות והדרכה
עבור פרויקט NPM-VF Panasonic Insertion Machine, ICT בודק תחילה את צרכי הייצור האמיתיים של הלקוח. הצוות שלנו סוקר את גודל ה-PCB, שרטוטי הרכיבים, סוג העופרת, כיוון ההחדרה, שיטת ההזנה, הביקוש למגש, תהליך ההלחמה, יעד הפלט וסידור המפעיל. שלב זה חשוב מכיוון שהכנסת צורה מוזרה קשורה קשר הדוק לרכיב עצמו. לאחר הגעת הציוד, מהנדסי ICT יכולים לתמוך במיקום קו, בדיקת שירות, הגדרת מזין, הכנת תוכנית, בדיקות לוח לדוגמה והכשרת מפעילים. ההדרכה מבוססת על כל תהליך ה-SMT וה-DIP, כך שהצוות של הלקוח יכול להבין כיצד ההכנסה מתחברת לעבודות SMT קודמות ולאיכות הלחמה מאוחרת יותר.
| משוב לקוחות
לקוחות בדרך כלל בוחרים במכונה להכנסת צורה מוזרה אוטומטית כאשר ההחדרה הידנית הופכת איטית, לא יציבה או קשה לשליטה. בייצור אמיתי, רכיבים בעלי צורה מוזרה עשויים להיות בעלי צורות, גבהים, משקלים ומבני עופרת שונים. אם התהליך תלוי יותר מדי בעבודה ידנית, התפוקה והאיכות עשויים להשתנות ממשמרת למשמרת. ICT מסייע ללקוחות לבדוק את הבעיות הללו מתוך תצוגת הקו המלא. במהלך ההפעלה, המהנדסים בוחנים את הזנת הרכיבים, מיקום ההחדרה, תמיכת ה-PCB, שיטת ההלחמה, תוצאת הבדיקה וזרימת העבודה של המפעיל. לקוחות מעריכים סוג זה של תמיכה מכיוון שהיא עוזרת להם לצמצם את זמן הניסוי והטעייה. זה גם נותן לצוות שלהם שיטה ברורה יותר להפעלת ייצור רכיבים מעורבים.
| אישורים ותקנים
ICT מכינה פרויקטים שלמים של קו ייצור תוך הקפדה על בטיחות, רישומי איכות ופרטי משלוח יצוא. פתרון קו SMT ו-DIP המלא יכול לתמוך במסמכים נפוצים כגון CE, RoHS, ISO9001 וחומרי פטנט נלווים. לפני המשלוח, הצוות שלנו בודק את מצב המכונה, אביזרים, כלי ראש, חלקים הקשורים למזין, מגשים, כבלים, קבצי תוכנה, חלקי חילוף, תוויות, רשימות אריזה והגנה על כיסויי עץ לייצוא. עבור פרויקט Panasonic PCB Insertion Machine, בדיקות אלו חשובות מכיוון שכלים חסרים או חלקי הזנה עלולים לעכב את ההתקנה. אריזה ברורה והכנת מסמכים עוזרים ללקוח לקבל את הציוד עם רישומים טובים יותר ולהתחיל בהתקנה במפעל עם פחות בעיות.
| אודות חברת ICT ומפעל
ICT תומכת במפעלי אלקטרוניקה הזקוקים לתכנון קו ייצור מלא, לא רק לרכישת מכונה אחת. העבודה שלנו מכסה מיקום SMT, הכנסת DIP, החדרת צורה מוזרה, הלחמת גלים, הלחמה סלקטיבית, ציפוי, ניפוק, בדיקה, ניקוי וטיפול ב-PCB. עבור לקוחות המשתמשים בפתרונות SMT ו-DIP Component Insertion Machine, ICT יכול לסייע בחיבור בחירת מכונה עם עיצוב לוח, סוג רכיב, שיטת הלחמה, צרכי בדיקה ויכולת ייצור. עבדנו עם יותר מ-1,700 לקוחות בלמעלה מ-80 מדינות, המכסים מוצרי חשמל, אלקטרוניקה לרכב, תאורת LED, התקני תקשורת, בקרה תעשייתית, מוצרי צריכה ומוצרים הקשורים למחשבים. צוותי ההנדסה והשירות שלנו עוזרים ללקוחות לעבור מתכנון ייצור לתפעול יומי יציב.
