לאחר הלחמת מכונת SMT, יהיו כמה חללים במפרקי ההלחמה.החללים הבלתי נמנעים הללו יגרמו לכמה סיכונים פוטנציאליים לאיכות המוצר כולו, והביטוי הישיר ביותר הוא שחיי המוצר יהיו הרבה פחות מהצפוי.במיוחד בתעשיות תעופה וחלל, תעופה, אלקטרוניקה לרכב, אלקטרוניקה רפואית ותעשיות אחרות הדורשות יציבות ואמינות גבוהה מאוד של מוצרים, שיעור החללים של נקודות הלחמה הופך גם לאינדיקטור האם המוצר כשיר.
הגורמים לחללים אלה של חיבור הלחמה הם שונים, כגון משחת הלחמה, טיפול משטח PCB, הגדרת עקומת טמפרטורת זרימה חוזרת, סביבת זרימה חוזרת, עיצוב רפידות הלחמה, חורים מיקרו, רפידת הלחמה ריקה וכו'. אך הסיבה העיקרית נגרמת לעתים קרובות משאריות גז ב ההלחמה המותכת במהלך ההלחמה.
כשההלחמה המותכת מתמצקת, הבועות הללו מתקררות ויוצרות חללים של מפרק הלחמה.זו תופעה שבהחלט תתרחש בהלחמה, קשה להחזיק את כל מפרקי ההלחמה במוצרי הרכבה אלקטרונית כדי להשיג אפס חללים.
בשל השפעתם של גורמי ריק, אמינות האיכות של רוב חיבורי ההלחמה אינה ודאית, וכתוצאה מכך ירידה בחוזק המכני של חיבורי הלחמה, אשר תשפיע באופן רציני על התכונות התרמיות והחשמליות של חיבורי הלחמה, ובכך תשפיע על ביצועי המוצר הסופי.

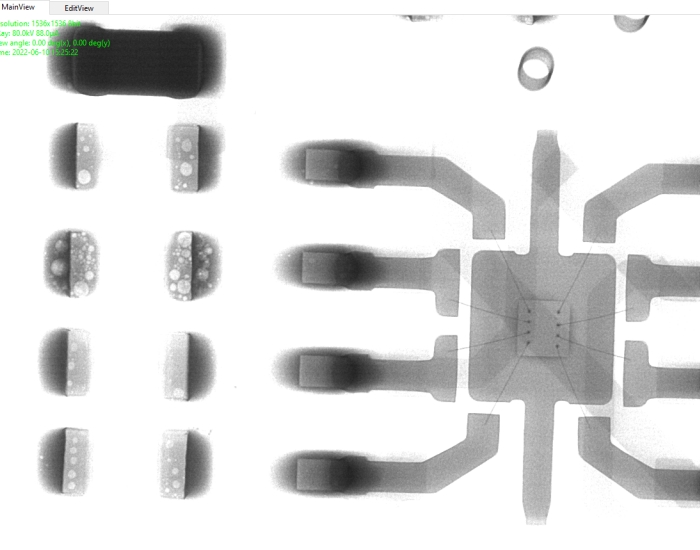

חללים במפרק הלחמה של רכיב שבב

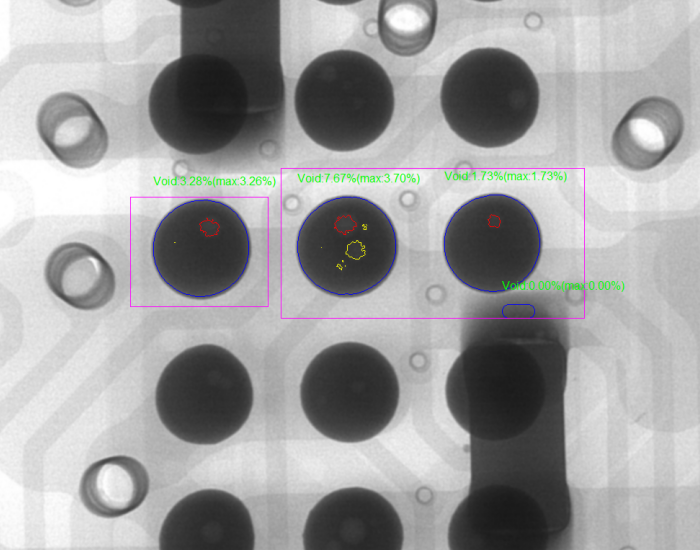

חללים במפרק הלחמה של BGA

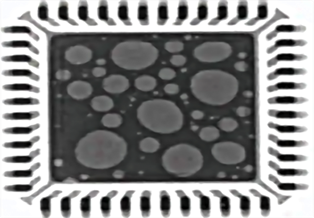

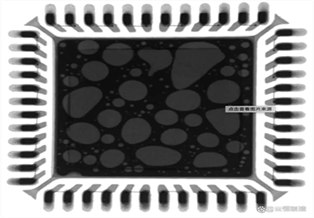

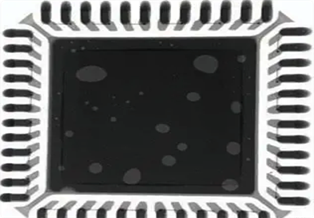

חללים במפרק הלחמה של רכיבי IC

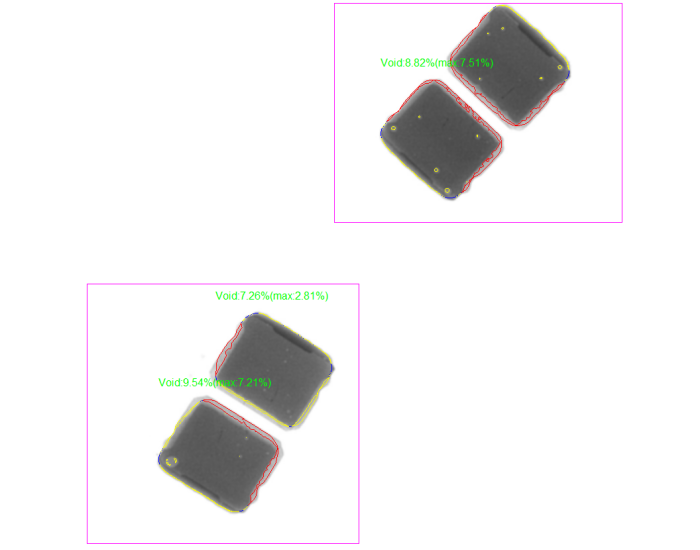

בדרך כלל, לאחר בדיקה על ידי צילום רנטגן ICT-7900, שיעור הריק של חלק מהמוצרים המולחמים יכול להגיע עד 30%, בעוד שלפי IPC-7095C, שיעור הריק גדול מ-35%, וקוטר הריק גדול מ-50% מקוטר כרית ההלחמה הוא ערך גבול מבוקר תהליך .באופן כללי, לקוחות עם דרישות גבוהות יותר מבצעים הזמנות ייצור PCBA עבור EMS.אזור הריק הוא גם אחד האינדיקטורים.אם הוא עולה על 25% משטח כדור ההלחמה, המוצר ייחשב ללא כשיר ודורש תיקון.

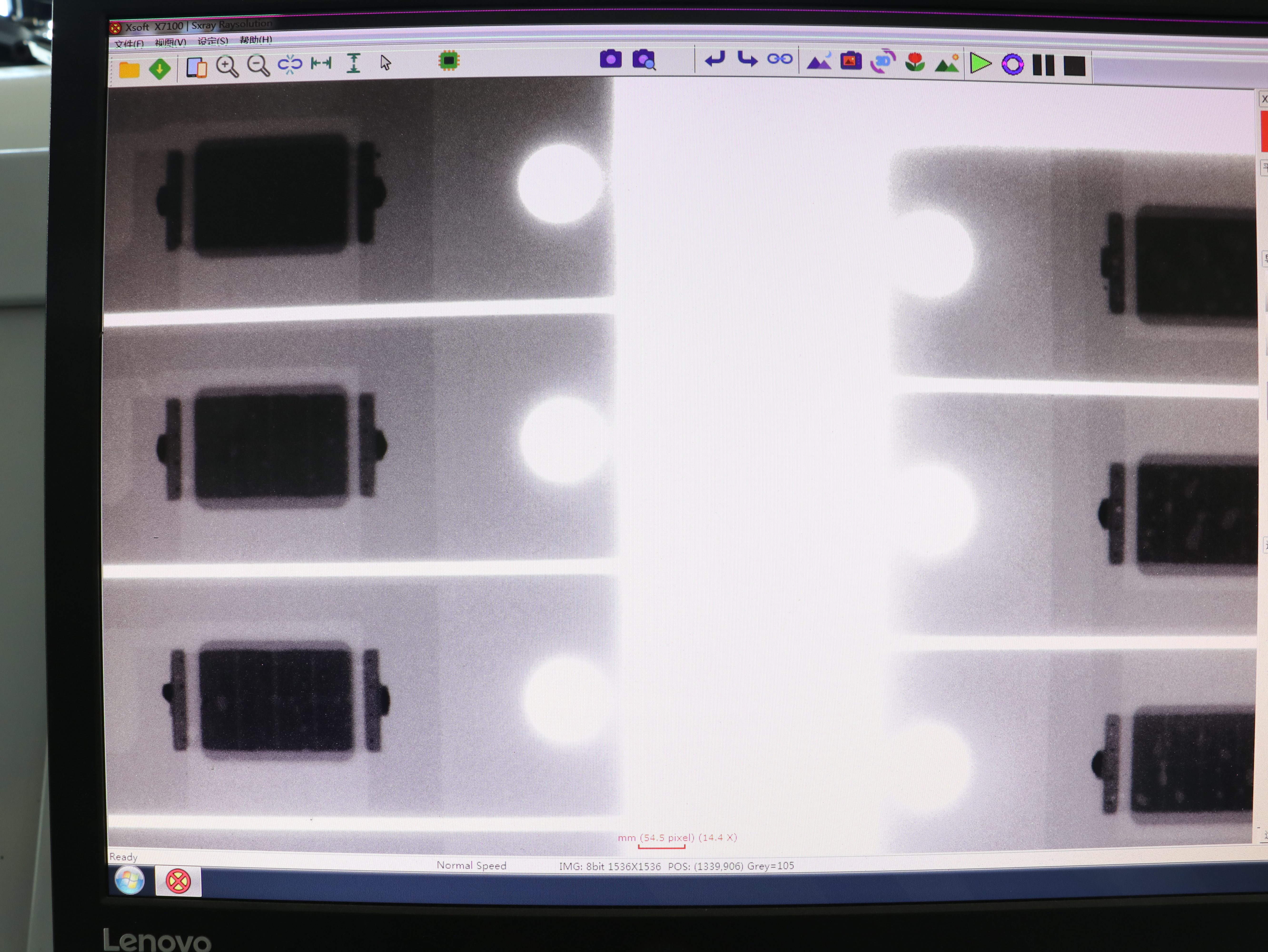

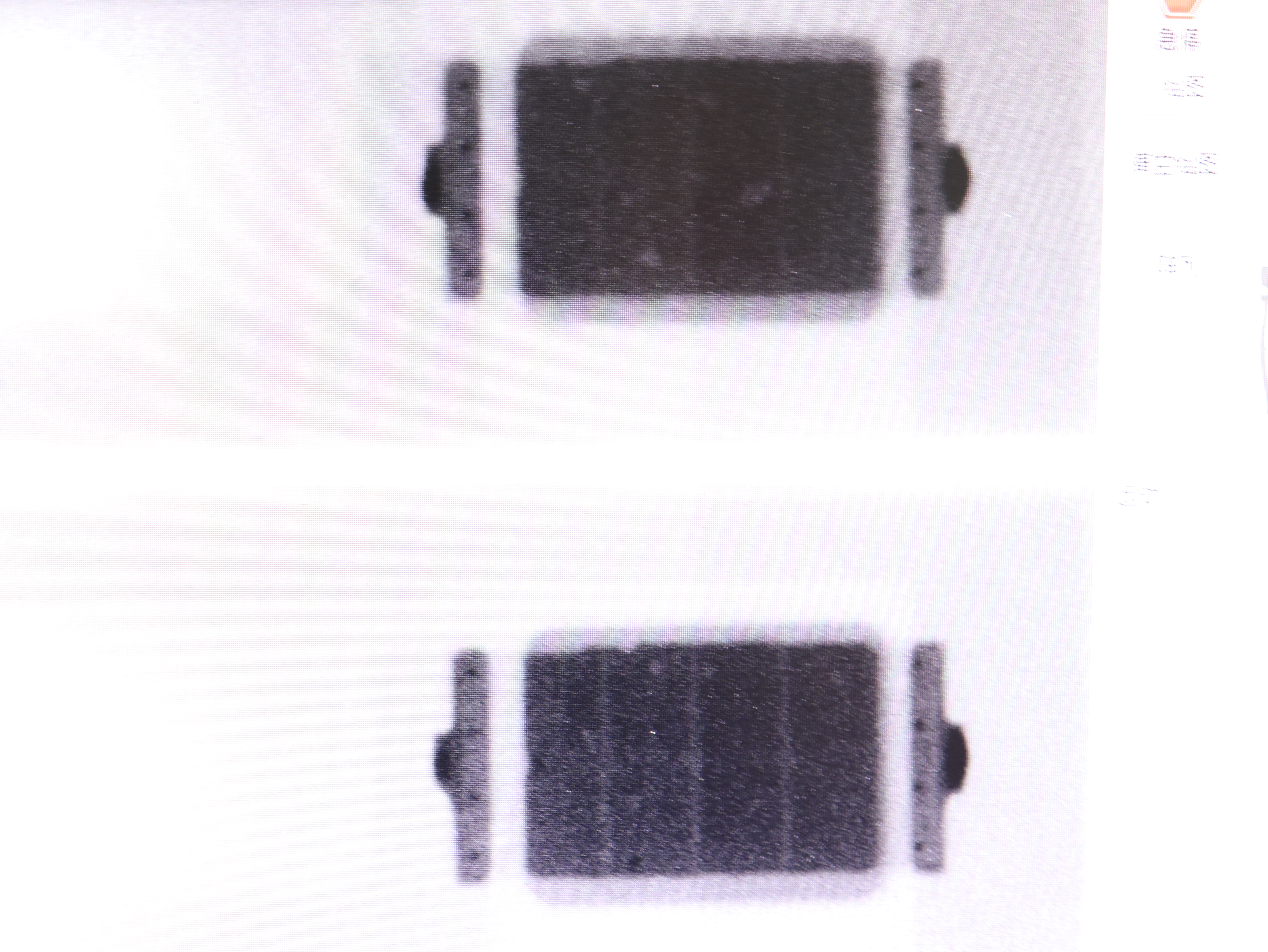

קצב הריק המוטבע על ידי מכונת הלחמה חוזרת של ואקום ICT-LV733 הוא נמוך, ושיעור הריק הוא כ-1%, אנא בדוק את התמונה הבאה.

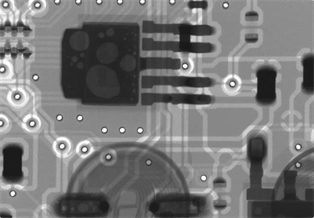

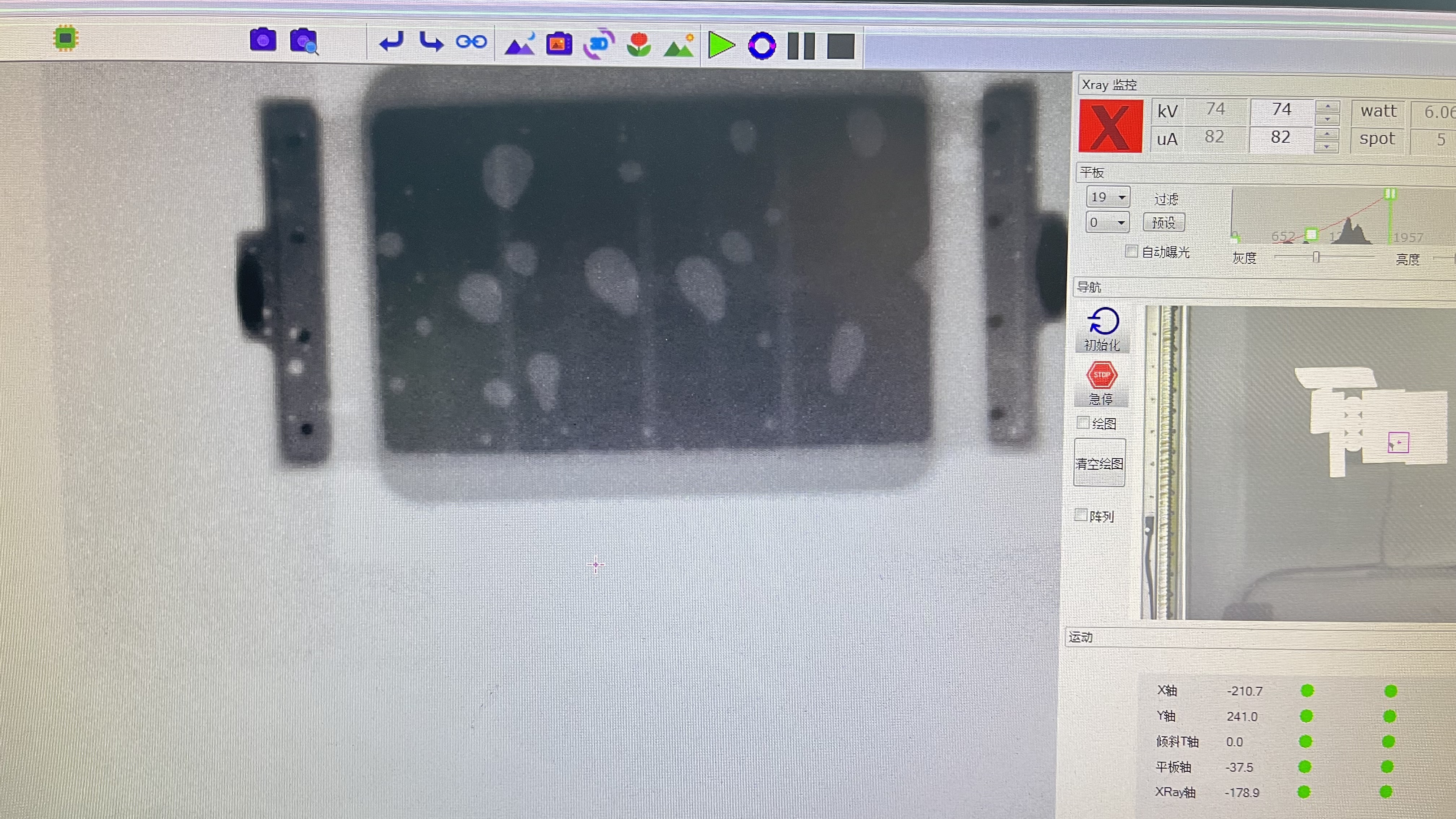

שיעור הריק של סינטר מכונת הלחמה חוזרת רגילה הוא נמוך, מהתמונה למטה, יש הרבה בועות אוויר.
זה לא אומר שכולנו בוחרים בהלחמה חוזרת בוואקום.אם דרישות איכות המוצר שלך צריך גבוה מאוד ואת היציבות, אתה יכול לשקול שלנו ICT-LV733
כיצד לפתור את בעיית הריק, יהיה שימוש במכונת הלחמה מחדש של ואקום.הלחמה בסביבת ואקום יכולה לפתור באופן יסודי את חמצון הלחמה בסביבה שאינה ואקום, ובשל ההשפעה של הפרש הלחץ הפנימי והחיצוני של מפרק ההלחמה, קל לעלות את הבועה במפרק ההלחמה ממפרק ההלחמה, כדי להשיג קצב בועות נמוך או אפילו ללא בועה, ובסופו של דבר לשפר את המוליכות התרמית של המכשיר באופן מהותי.שיעור הריק של הלחמה חוזרת בוואקום הוא בדרך כלל מתחת ל-3%, וזה הרבה פחות מזה של הלחמה חוזרת של חנקן ועופרת.
1. לספק ריכוז חמצן נמוך במיוחד כדי להפחית את דרגת החמצון של השטף.
2. דרגת החמצון של השטף מצטמצמת, הגז הנדיף המגיב עם התחמוצת והשטף מצטמצם מאוד, והאפשרות לחללים מצטמצמת.
3. זרימת התכת השטף בסביבת ואקום טובה יותר, כושר הציפה של הבועות גדול בהרבה מהתנגדות זרימת השטף, והבועות נפלטות בקלות מהתכת השטף.
4. יש הפרש לחצים בין הבועה לסביבת הוואקום, ציפה הבועות עולה, ולא קל לייצר את הבועה תגובת חמצון עם השטף.
1. דרגת איטום ואקום: הלחמה חוזרת בוואקום כדי להבטיח את מידת הוואקום של עבודת התנור, על ידי בדיקה האם קצב הדליפה המקורי עומד בתקן.
2. חומר בידוד תרמי איכותי: חומר הבידוד התרמי בהלחמת זרימה חוזרת בוואקום מבוצע גם הוא במצב ואקום.זה דורש לחומרי בידוד תרמי להיות בעלי מאפיינים מסוימים כגון עמידות בטמפרטורה גבוהה, מוליכות תרמית קטנה ולחץ אדים נמוך.חומרי הבידוד הנפוצים בשימוש הם טונגסטן, טנטלום, גרפיט וכו'.
3. ביצועים גבוהים של מכשיר קירור מים: כאשר הלחמה חוזרת בוואקום פועלת, כל החלקים נמצאים במצב חימום.מכיוון שהתנור נמצא במצב ואקום ואינו מחובר לעולם החיצון, יש להגדיר את מערכת פריקת החום באיכות גבוהה.מכשיר קירור המים הוא הראשון שמומלץ כאן.המעטפת והכיסוי של מכונת הלחמה מחדש של ואקום, הולכה וסילוק של גופי חימום חשמליים וחלקי מרווחים חמים צריכים להיות מוגדרים במיוחד עם התקן קירור המים.כך ניתן להבטיח שהמבנה של כל רכיב לא יתעוות או יינזק בתנאי ואקום וחום גבוה.
4. זיהוי ריק עם רנטגן ICT-7900: בהשוואה לשיעור הריק של הלחמת זרימה חוזרת נפוצה והלחמת זרימה חוזרת בוואקום, האם שיעור הריק של הלחמת זרימה חוזרת בוואקום יכול להיות נמוך מ-3%, או אפילו להגיע ל-1%.

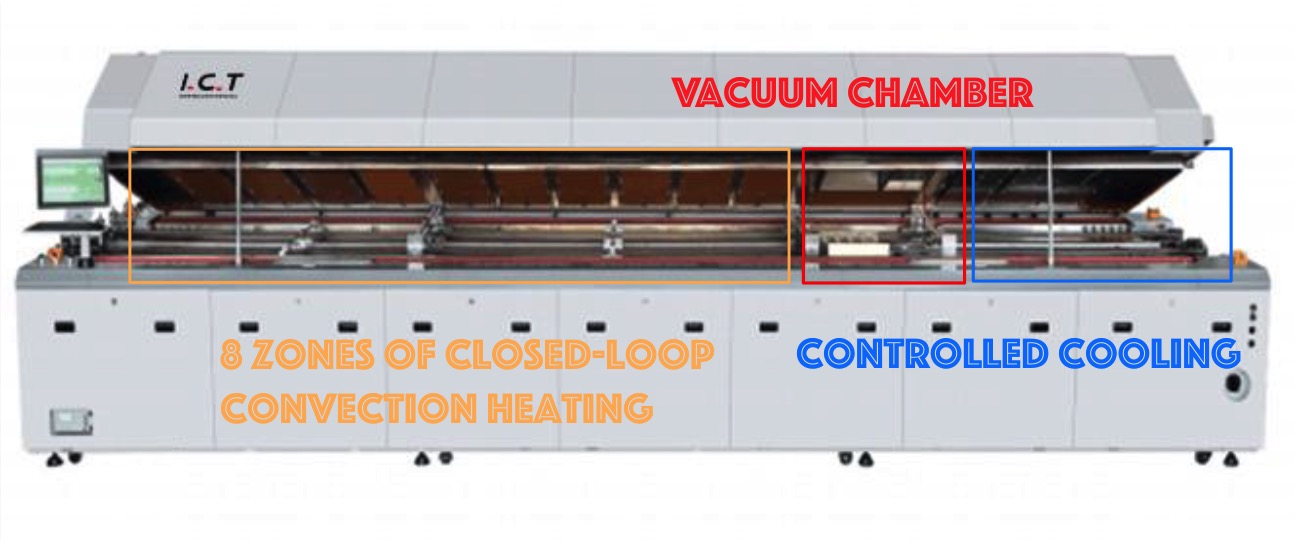

ICT-LV733 מכונת הלחמה חוזרת ואקום יכולה לעמוד במלוא הדרישות לעיל, אתה יכול לפנות אלינו לייעוץ, לחץ כאן כדי לדלג לדף המוצר.
