AM100
I.C.T
| כַּמוּת: | |
|---|---|

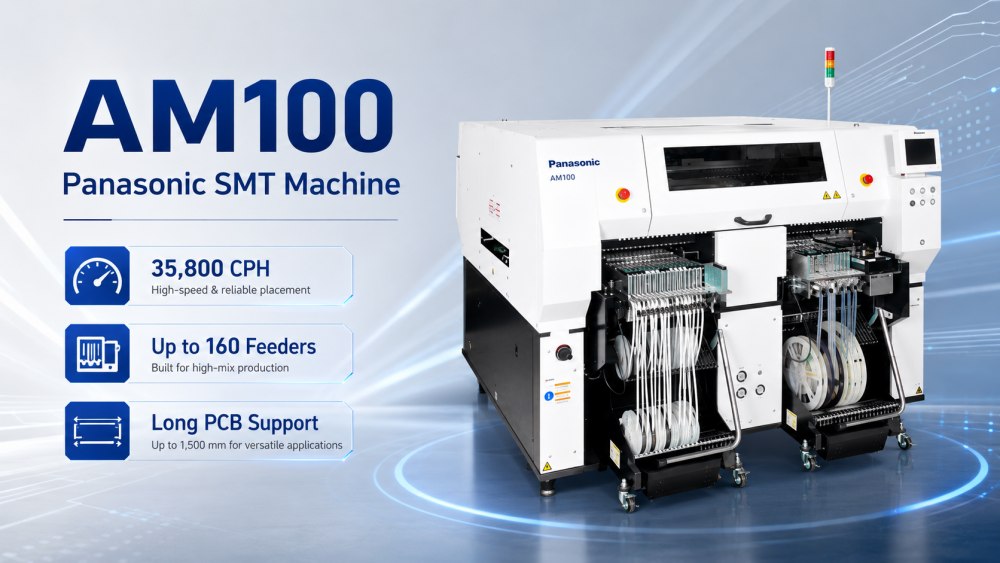

AM100 אוטומטית PCB Pick And Place Machine הוא מכשיר SMT מודולרי המיועד למפעלים הזקוקים לפרודוקטיביות מעשית וייצור גמיש. הוא מתאים להרכבת PCB בתאורת LED, אלקטרוניקת כוח, בקרה תעשייתית, מוצרי תקשורת, מוצרי צריכה, ויישומי PCB ארוכים. המכונה משתמשת בראש בעל 14 חרירים כדי לאזן את מהירות המיקום ורבגוניות הרכיבים. המהירות המרבית שלו יכולה להגיע ל-35,800 CPH, עם דיוק מיקום של ±40 מיקרומטר לשבב. AM100 תומך בגדלים סטנדרטיים של PCB עד L515 × W460 מ'מ וגדלים של PCB ארוכים עד L1500 × W460 מ'מ. עבור לקוחות המחפשים מכונת בחירה זולה של Panasonic עם כושר ייצור שימושי, AM100 היא אופציה חזקה.
פתרון של מכונה אחת לעמידה בדרישות מגוונות באתרי הרכבה שונים
מצויד בראש 14 חרירים המאזן בין פרודוקטיביות ורבגוניות
תמיכה בייצור בתעשיות שונות באמצעות חלקי אספקת רכיבים בעלי קיבולת גדולה ו-PCB גדול וארוך
מגוון רחב של תצורות ואפשרויות מכונה
| מִפרָט
| מפרט פריט | AM100 |
|---|---|
| מידות PCB (מ'מ) | תקן |
| ראש מיקום מהירות מקסימלית | 35,800 CPH0.1006 s / שבב |
| דיוק מיקום ראש המיקום (Cpk ≥ 1) | ±40 מיקרומטר / שבב |
| מידות רכיבים | שבב 0402 ~ L 120 × W 90 × T 28 או L 150 × W 25 × T 28 |
| מספר מקסימלי של אספקת רכיבים | 160 |
| חישוב רוחב הקלטת | 4 מ'מ, 8 מ'מ |
| רשימת ציוד קו SMT
יש להשתמש במכונת AM100 Panasonic SMT עם ציוד קו SMT הנכון. ICT יכול לספק מעמיס SMT, מדפסת שבלונות אוטומטית, מכונת בדיקת SPI, מסוע PCB, מכונת בחירה ומקום SMT PCB, תנור זרימה חוזרת, מכונת בדיקת AOI, נתב PCB, מכונת ניקוי PCBA ופרק. לייצור PCB ארוך, הקו עשוי להזדקק גם לטיפול בלוח מיוחד, מסועים ארוכים יותר, תמיכת מדפסת מתאימה והתאמת תנור זרימה חוזרת נכונה. כל תחנה משפיעה על תוצאת ההרכבה הסופית. הדפסה יציבה עוזרת למתקן למקם חלקים בצורה נכונה. מיקום טוב עוזר לזרימה מחדש ול-AOI להשיג תוצאות טובות יותר. ICT עוזר ללקוחות להתאים את הקו לפי גודל PCB, יעד תפוקה, ביקוש מזין ופריסה של המפעל.
| סרטון הצלחת לקוחות
ICT תמכה בלקוח באוזבקיסטן עבור מפעל גדול לייצור אלקטרוניקה. הלקוח תכנן לייצר לוחות אם למחשבים, SSDs, מוצרים הקשורים לזיכרון ומכלולים אלקטרוניים אחרים. ICT הצטרף לפרויקט מהתקשורת הטכנית המוקדמת והמשיך דרך התקנה, איתור באגים ובדיקות ייצור. קו SMT כלל מדפסת שבלונות ICT-5151, ארבע מכונות מיקום SMT, תנורי זרימה חוזרת מסדרת Lyra, SPI, AOI ומערכות טיפול PCB. קו ה-DIP כלל הכנסה ידנית, ציוד הכנסת JUKI בצורה מוזרה, הלחמת גל ICT-Acrab350 ומערכות מסועים. לאחר ריצת הניסיון, הלקוח זיהה את תכנון הקו המלא של ICT, המענה המהיר, התמיכה בהדרכה ושירות ההנדסה המעשי.
| תמיכה בשירות והדרכה
עבור פרויקט אוטומטי של PCB Pick And Place Machine, ICT בודק תחילה את צרכי הייצור האמיתיים של הלקוח. הצוות שלנו סוקר אורך PCB, חבילת רכיבים, כמות מזין, שימוש במגש, קיבולת יעד, שטח בית מלאכה, תהליך בדיקה וחווית מפעיל. זה חשוב עבור AM100 מכיוון שהוא יכול לתמוך בתצורות שונות של יחידות אספקה וייצור PCB ארוך. לאחר המסירה, מהנדסי ICT יכולים לעזור במיקום מכונות, חיבור קו, בדיקת שירות, הכנת תוכנית ובדיקת לוח ניסיון. ההדרכה מבוססת על תהליך SMT המלא. המפעילים לומדים כיצד הדפסה, מיקום, זרימה חוזרת, AOI וטיפול ב-PCB עובדים יחד, כך שצוות המפעל יכול לנהל את הייצור היומי עם שלבים ברורים יותר.
| משוב לקוחות
לקוחות בוחרים ב- Panasonic AM100 Automatic Mounter מכיוון שלעתים קרובות הם זקוקים למכונה אחת כדי לכסות משימות ייצור שונות. מפעלים מסוימים צריכים יותר קיבולת הזנה. חלקם זקוקים לתמיכת PCB ארוכה. חלקם זקוקים לגמישות מעבר טובה יותר. במהלך פרויקטים בחו'ל, ה-ICT עוזר ללקוחות לבדוק את התהליך המלא במקום לבדוק רק את ה-mounter. אם מופיעה בעיית ייצור, המהנדסים שלנו עשויים לסקור את הדפסת משחת הלחמה, הגדרת מזין, תוכנית הרכבה, פרופיל זרימה חוזרת, תוצאת AOI או העברת לוח. לקוחות מעריכים את התמיכה המעשית הזו מכיוון שהיא עוזרת להם למצוא את הסיבה האמיתית מהר יותר. זה גם עוזר למפעילים מקומיים לבנות אמון בשלב הראשון של הייצור.
| אישורים ותקנים
ICT מכינה פרויקטים של קו SMT מלא תוך התחשבות בדרישות אספקת איכות, בטיחות ויצוא. פתרון קו הייצור השלם יכול לתמוך במסמכים נפוצים כגון CE, RoHS, ISO9001 וחומרי פטנט נלווים. לפני המשלוח, הצוות שלנו בודק את מצב הציוד, אביזרים, חלקי חילוף, פריטים הקשורים להזנה, כבלים, קבצי תוכנה, רשימות אריזה, תוויות אזהרה והגנה על מארז עץ. עבור פרויקט PCB Assembly Pick And Place Machine, שלב בדיקה זה שימושי מכיוון שהקו עשוי לכלול חלקים קטנים ופריטי חיבור רבים. הכנה קפדנית עוזרת להפחית אביזרים חסרים, נזקי הובלה ועיכובים בהתקנה. זה גם נותן ללקוח רשומות ברורות יותר לפני הגדרת היצרן.
| אודות חברת ICT ומפעל
ICT מספקת פתרונות קו ייצור ליצרני אלקטרוניקה הזקוקים לציוד SMT, DIP, ציפוי, ניפוק, הלחמה, בדיקה, ניקוי וטיפול PCB אמין. עבור פרויקטים של AM100, העבודה שלנו יכולה לכלול בחירת ציוד, פריסת קו, התאמת תהליכים, בדיקת מסירה, הדרכה בהתקנה, הדרכת מפעילים ותמיכה טכנית ארוכת טווח. ICT עבדה עם יותר מ-1,700 לקוחות בלמעלה מ-80 מדינות. פרויקטים אלה כוללים תאורת LED, אלקטרוניקה לרכב, ספקי כוח, מוצרי תקשורת, לוחות בקרה תעשייתיים, מוצרי צריכה וייצור הקשור למחשבים. הצוות שלנו מתמקד בסיוע ללקוחות לחבר מכונות עם צורכי ייצור אמיתיים, כך שהקו יכול לעבור מתכנון לתפעול יומי יציב.
