שלוש שאלות על PCBA - מה המשמעות של PCBA?מהו ציוד הייצור הנדרש עבור PCBA?מהו תהליך ייצור PCBA?

המשמעות של PCBA

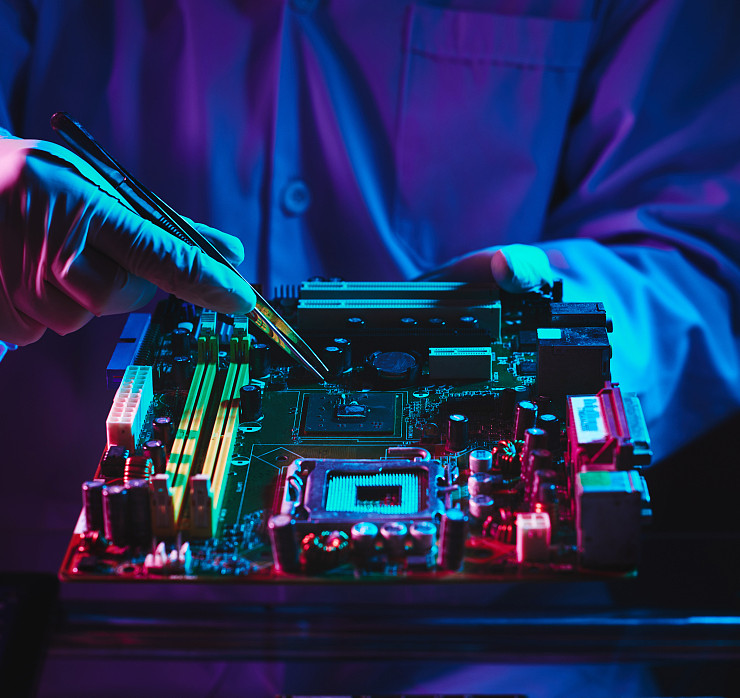

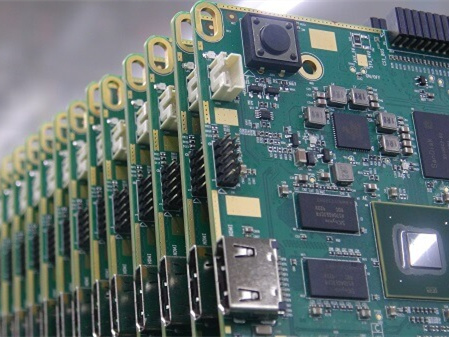

PCBA הוא הקיצור של Printed Circuit Board + Assembly, הנקרא גם PCB Assembly.

לאחר שה-PCB עובר תהליכים של SMT, DIP plug-in, בדיקת PCBA, בדיקת איכות והרכבה, נוצר מוצר מוגמר, המכונה PCBA.כמעט כל המוצרים האלקטרוניים, כגון סמארטפונים, מחשבים, טלוויזיה, LED וכו', דורשים לוחות PCBA.

PCBA הוא לעבד לוח PCB ריק באמצעות סדרה של תהליכים, ולבסוף לעבד אותו למוצר אלקטרוני שיכול לשמש את המשתמשים.בתהליך הייצור, חוליה אחת מקושרת לאחרת, ולאיזה חוליה יש בעיית איכות, תהיה לכך השפעה רבה על איכות המוצר.

ציוד ייצור PCBA ראשי

הציוד הבסיסי הנדרש לייצור PCBA כולל מכונת הדפסת סטנסיל, מכונת פיק והמקום, תנור זרימה חוזרת, ציוד בדיקה, מכונת הלחמת גלים, מכונת ניקוי SMT, ICT, FCT וכו'.

מפעלי עיבוד PCBA בקנה מידה שונה יצוידו בציוד שונה.

ציוד הייצור העיקרי של PCBA הוא כדלקמן:

1. מכונת הדפסת סטנסיל

עקרון העבודה של מכונת ההדפסה של משחת הלחמה הוא: המגרדים השמאלי והימני מדפיסים את משחת ההלחמה על גבי ה-PCB דרך השבלונה.

2. מכונת בחר ומקום

Pick and Place Machine, הידועה גם בשם Surface Mount System, היא מכשיר הממקם במדויק רכיבים על רפידות ה-PCB על ידי הזזת ראש המיקום בקו הייצור.

3. תנור זרימה מחדש

לאחר הלחמת זרימה חוזרת מחממת את האוויר או החנקן לטמפרטורה גבוהה מספיק, נשוף אותו ללוח המעגלים כשהרכיבים מחוברים, כך שההלחמה משני צידי הרכיבים תימס ותדבק ללוח האם.

4. ציוד בדיקה

ישנם בערך שלושה סוגים של ציוד בדיקה בשוק, AOI (בדיקה אופטית אוטומטית), SPI (בדיקת הדבקת הלחמה) ו-AXI (בדיקת רנטגן אוטומטית).

המכונה סורקת אוטומטית את ה-PCB דרך המצלמה, מזהה את הפגמים ב-PCB ומסמנת את הפגמים דרך התצוגה.

5. מכונת הלחמת גלים

הלחמת גל היא לגרום למשטח ההלחמה של לוח החיבור למגע ישירות עם הפח הנוזלי בטמפרטורה גבוהה כדי להשיג את מטרת ההלחמה.

ומכשיר מיוחד גורם לפח הנוזלי ליצור תופעה דמוית גל, אז זה נקרא 'מכונת הלחמת גל'.

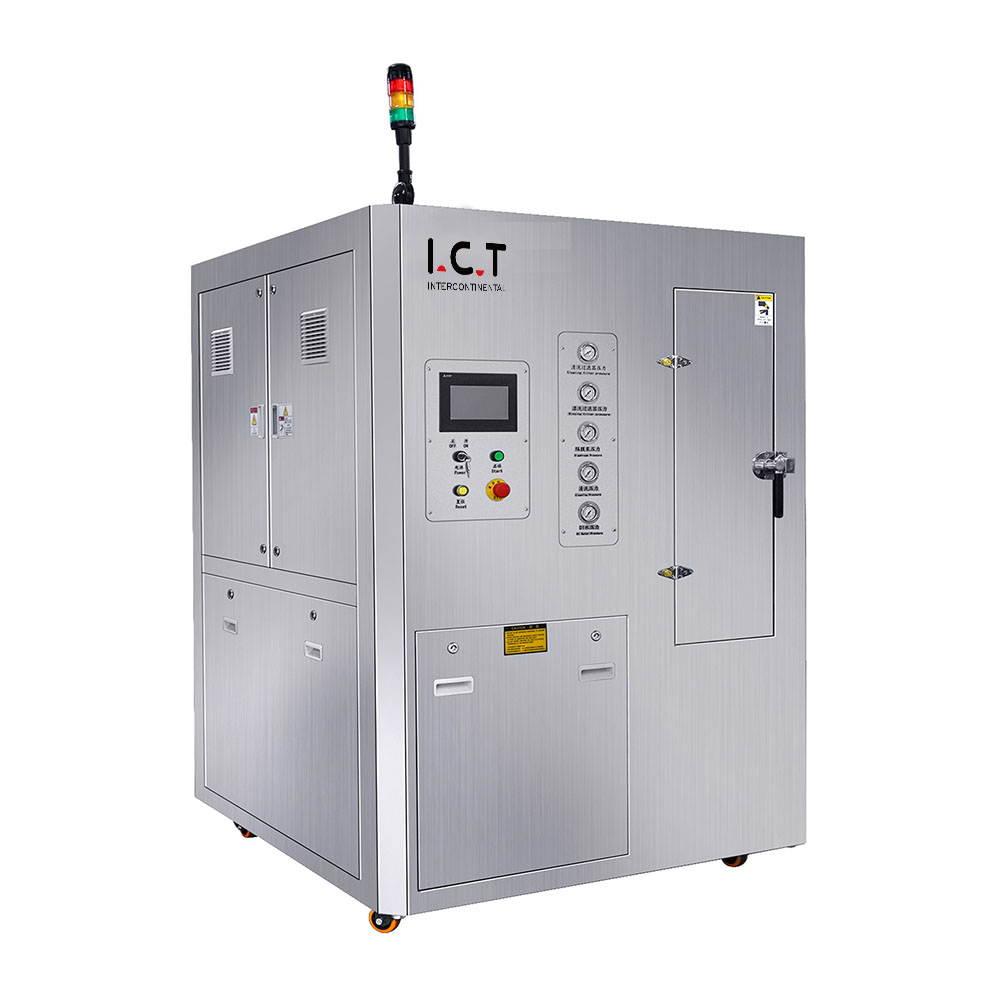

6. מכונת ניקוי SMT

מכונת הניקוי משמשת לניקוי לוח ה-PCBA, שיכול להסיר את שאריות הלוח לאחר ההלחמה.

7. תקשוב

בדיקת ICT משתמשת בעיקר בבדיקות הבדיקה כדי ליצור קשר עם נקודות הבדיקה של פריסת ה-PCB כדי לזהות את המעגל הפתוח, הקצר והריתוך של כל חלקי ה-PCBA.

8. FCT

FCT זה מתייחס לבדיקה של לוח היעד כדי למדוד אם התגובה של מסוף הפלט עומדת בדרישות.

תהליך ייצור PCBA

ניתן לחלק את תהליך ייצור PCBA למספר תהליכים עיקריים, SMT → DIP → בדיקת PCBA → הרכבת מוצר מוגמר.

1. SMT

קו ייצור SMT יכול להתחלק ל קו ייצור אוטומטי לחלוטין ו קו ייצור חצי אוטומטי לפי מידת האוטומציה.

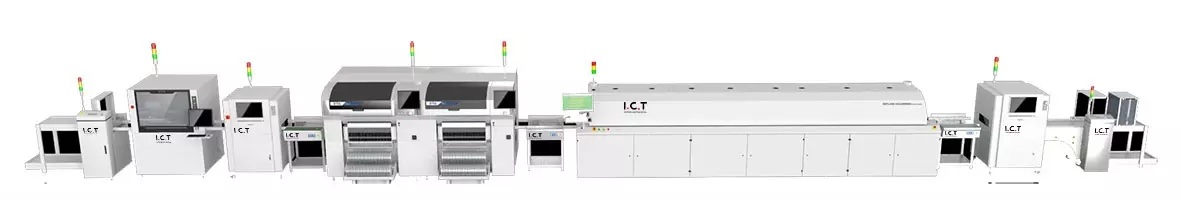

קווי הייצור האוטומטיים המלאים הנפוצים ביותר של SMT כוללים מעמיס SMT + מכונת הדפסת שבלונות + מכונת איסוף ומקום + מסוע + תנור זרימה חוזר + AOI + מפרק.

2. DIP

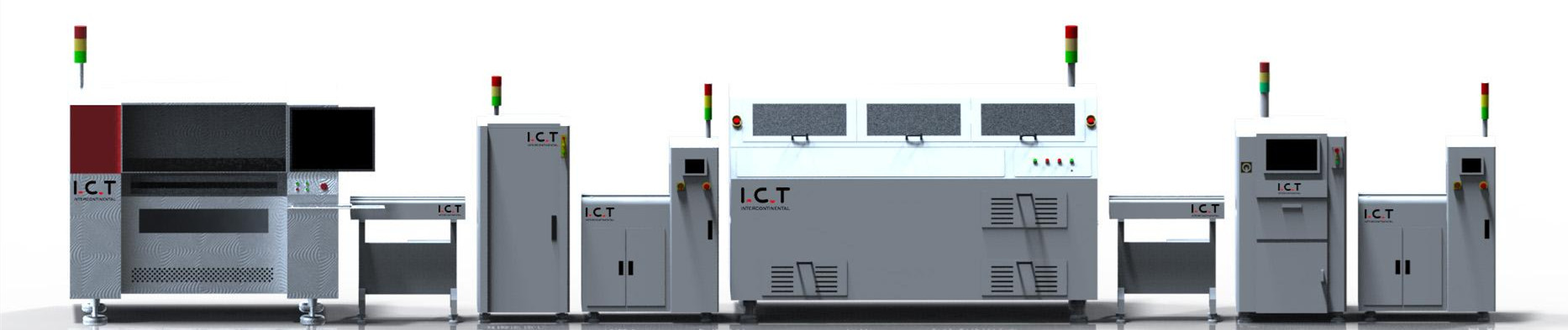

התהליך של עיבוד תוסף DIP הוא: חיבור → הלחמת גל → חיתוך רגל → עיבוד לאחר הלחמה → ניקוי → בדיקת איכות.

3. בדיקת PCBA

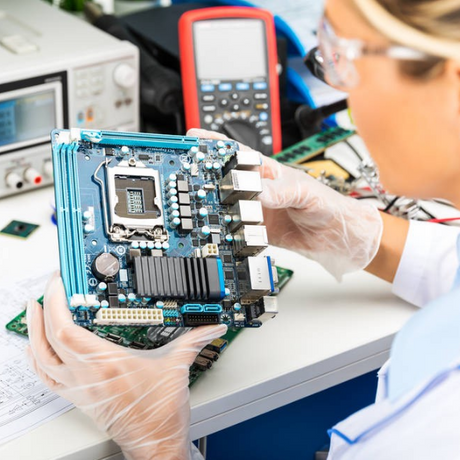

בדיקת PCBA היא קישור בקרת האיכות הקריטי ביותר בכל תהליך עיבוד ה-PCBA.יש צורך לעקוב בקפדנות אחר תקני בדיקת PCBA ולבדוק את נקודות הבדיקה של המעגל בהתאם לתכנית הבדיקה של הלקוח (Test Plan).

4. הרכבת המוצר המוגמר

הרכיב את לוח ה-PCBA שנבדק למעטפת, ולאחר מכן בדוק אותו.

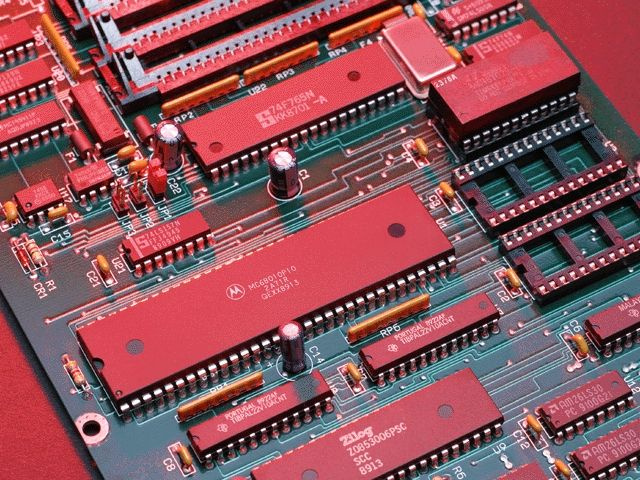

מעגלים מודפסים הם גשרים הנושאים רכיבים אלקטרוניים ומחברים מעגלים, ואינם ניתנים להחלפה בכל המוצר האלקטרוני.

עם התקדמות טכנולוגיית הענן, 5G, ביג דאטה, בינה מלאכותית, Industry 4.0, Internet of Things וטכנולוגיות אחרות, תעשיית ה-PCB, ככוח היסוד של שרשרת תעשיית האלקטרוניקה, גדלה בהתמדה מבחינת ערך התפוקה.
