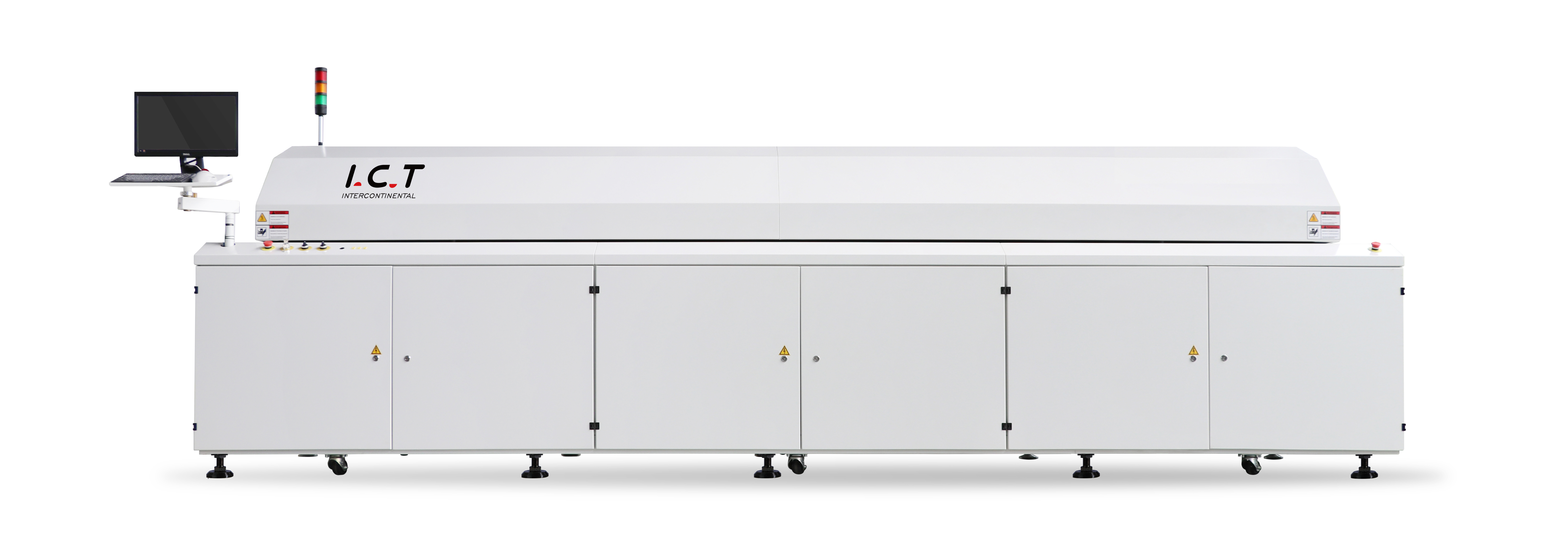

תנור זרימה חוזרת היא הלחמה רכה שמממשת את החיבור המכני והחשמלי בין קצוות ההלחמה של רכיבי הרכבה על פני השטח או הפינים ורפידות הלוח המודפס על ידי המסה מחדש של משחת ההלחמה המופצת מראש על רפידות הלוח המודפס.תנור Reflow מחולק לארבעה אזורי טמפרטורה בסך הכל: אזור חימום מראש;אזור חימום;אזור הלחמה התכה;אזור קירור.עבור תנור זרימה חוזרת של Lyra כדוגמה, בואו נדבר על עקרון העבודה של ארבעת אזורי הטמפרטורה הללו.
תנור זרימה חוזר נטול עופרת מסדרת Lyra הוא המוצר הבוגר של ICT לאחר שנים של בדיקות שוק.ביצועי החימום ומערכת בקרת הטמפרטורה שאין שני להם עומדים בדרישות של תהליכי ריתוך שונים, זה התגבשות ה-ICT של שנים של מחקר ופיתוח טכני.
1. עקרון העבודה של אזור חימום מוקדם של תנור Lyra Reflow:
חימום מוקדם נועד להפעיל את משחת ההלחמה, ולהימנע מהחימום המהיר בטמפרטורה גבוהה בזמן הטבילה בפח, שהיא פעולת חימום המתבצעת כדי לגרום לחלקים פגומים.המטרה של Lyra Reflow Oven היא לחמם את ה-PCB בטמפרטורת החדר בהקדם האפשרי, אך יש לשלוט בקצב החימום בטווח מתאים.אם זה מהיר מדי, יתרחש הלם תרמי, והלוח והרכיבים עלולים להינזק.אם הוא איטי מדי, הממס לא יתאדה מספיק.להשפיע על איכות ההלחמה של Lyra Reflow Oven.בשל קצב החימום המהיר יותר, הפרש הטמפרטורה בתנור הזרימה החוזרת בשלב האחורי של אזור הטמפרטורה של Lyra Reflow Oven גדול יחסית.
2. עקרון העבודה של אזור הבידוד של Lyra Reflow Oven:
המטרה העיקרית של שלב שימור החום של Lyra Reflow Oven היא לייצב את הטמפרטורה של כל אלמנט בתנור Lyra Reflow Oven ולמזער את הפרש הטמפרטורה.תן מספיק זמן באזור זה כדי לגרום לטמפרטורת הרכיב הגדול יותר להדביק את הרכיב הקטן יותר, וכדי להבטיח שהשטף במשחת ההלחמה של Lyra Reflow Oven נדיף במלואו.בסוף קטע שימור החום, התחמוצות על הרפידות, כדורי ההלחמה ופינים הרכיבים מוסרים תחת פעולת השטף, וגם הטמפרטורה של כל לוח המעגלים מאוזנת.יש לציין שלכל הרכיבים ב-SMA צריכה להיות אותה טמפרטורה בסוף סעיף זה, אחרת, כניסה לקטע הזרימה חוזרת תגרום לתופעות שונות של הלחמה גרועה עקב הטמפרטורה הלא אחידה של כל חלק.
3. עקרון העבודה של אזור ההלחמה של Lyra Reflow Oven?
כאשר ה-PCB נכנס לאזור הזרימה החוזרת, הטמפרטורה עולה במהירות כך שמשחת ההלחמה מגיעה למצב מותך.באזור זה, טמפרטורת המחמם מוגדרת גבוה, כך שטמפרטורת הרכיב עולה במהירות לשיא הטמפרטורה.אם טמפרטורת השיא של Lyra Reflow Oven נמוכה מדי, קל לייצר צמתים קרים והרטבה לא מספקת;אם Lyra Reflow Oven גבוה מדי, מצע שרף האפוקסי וחלק הפלסטיק יהיו בעלי נטייה להיווצרות דלמינציה, ותרכובות מתכת אוטקטיות ייווצרו ויגרמו לשבירות.נקודת ההלחמה משפיעה על חוזק ההלחמה.באזור ההלחמה של Lyra Reflow Oven, שימו לב לכך שזמן הזרימה החוזרת לא יהיה ארוך מדי, על מנת למנוע נזק לתנור Lyra Reflow Oven, הוא עלול גם לגרום לתפקוד לקוי של הרכיבים האלקטרוניים או לגרום ללוח המעגלים צריבה והשפעות שליליות אחרות.
4. עקרון העבודה של אזור הקירור של Lyra Reflow Oven:
בשלב זה, הטמפרטורה של Lyra Reflow Oven מקוררת מתחת לטמפרטורת הפאזה המוצקה כדי לגבש את מפרקי ההלחמה.קצב הקירור ישפיע על חוזק חיבורי ההלחמה.אם קצב הקירור איטי מדי, ייווצרו תרכובות מתכת אוקטיות מוגזמות.מבנה גרגר גדול נוטה להתרחש בנקודת ההלחמה, מה שהופך את חוזק נקודת ההלחמה נמוך יותר.קצב הקירור של אזור הקירור הוא בדרך כלל בערך 4℃/S, ויש צורך לקרר אותו רק ב-75℃.
