מה זה PCB?

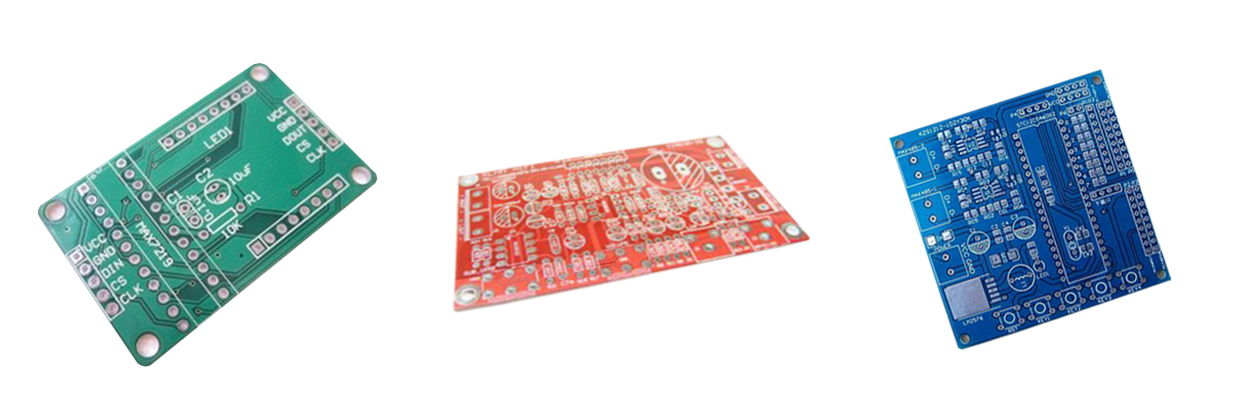

PCB (Printed Circuit Board) הוא השם המסורתי ללוח החשוף.PCB משמש לתמיכה מכנית ולחיבור חשמלי של רכיבים אלקטרוניים באמצעות מסלולים מוליכים, מסלולים או עקבות אותות שנחרטו מיריעות נחושת למינציה על מצע לא מוליך.
PCB (לוח מעגלים מודפס)
כאשר ללוח יש רק מסלולים ותכונות נחושת, ולא יוצרו רכיבי מעגל כגון קבלים, נגדים או התקנים אקטיביים למצע הממשי של הלוח, הוא מכונה בצורה נכונה יותר לוח חיווט מודפס (PWB) או לוח חיווט חרוט .
על לוח PCB ריק, בצע SMT (או DIP plug-in), והמוצר המתקבל יכול להיקרא PCBA (מכלול מעגלים מודפסים), או תהליך זה יכול להיקרא PCBA (הרכבת מעגלים מודפסים).כאשר אנו מפרקים את המוצר האלקטרוני, אנו יכולים לראות שהמעגל מלא ברכיבים, והלוח בשלב זה הוא ה-PCB המעובד על ידי PCBA.
PCBA (מכלול מעגלים מודפסים)
מה זה SMT?
SMT (Surface Mounted Technology) היא שיטה שבה הרכיבים החשמליים מותקנים ישירות על פני השטח של לוח מעגלים מודפסים (PCB), והיא כיום הטכנולוגיה והתהליך הפופולריים ביותר בתעשיית ההרכבה האלקטרונית.רכיב חשמלי המותקן בצורה זו מכונה התקן הרכבה משטח (SMD).
בנסיבות רגילות, המוצרים האלקטרוניים שבהם אנו משתמשים מתוכננים על ידי pcb בתוספת קבלים שונים, נגדים ורכיבים אלקטרוניים אחרים על פי דיאגרמת המעגלים המעוצבת, כך שכל מיני מכשירים חשמליים זקוקים לעיבוד טכניקות שונות של שבבי smt. קו SMT: מטעין --> הדפסת הלחמה --> בחר ומקום --> תנור זרימה חוזרת --> בדיקה אופטית --> פורק.
קו SMT
מה ההבדל בין PCB ל-SMT?
PCB הוא הקיצור של Printed Circuit Board, שהוא לוח.הוא משמש לתמיכה ברכיבים אלקטרוניים ולספק מעגלים חשמליים כך שניתן ליצור מעגל חשמלי שלם בין הרכיבים האלקטרוניים.
SMT היא טכנולוגיית הרכבת מעגלים.הוא מתקין רכיבים אלקטרוניים על לוח PCB ריק בתהליך.זוהי טכנולוגיית התהליך הפופולרית ביותר המספקת תמיכה בין רכיבים אלקטרוניים ומספקת מעגלים ליצירת מעגל שלם.
