כיצד לבחור מכונת הכנסה להרכבת PCB?

מכונת הכנסה אוטומטית הוא המפתח להצבת רכיבים יעילה ומדויקת עבור מכלול PCB.

מכונות הכנסה הן כלים חיוניים עבור כל יצרן של מוצרים אלקטרוניים.מכונות אלו הופכות את תהליך הנחת הרכיבים לאוטומטיים מעגלים מודפסים (PCBs), מה שיכול לחסוך ליצרנים זמן, ב'ey, ולשפר את איכות המוצרים שלהם.הם פועלים על ידי שימוש במנגנון איסוף-ומקום ואקום כדי לאסוף רכיבים ממזין ולהציב אותם בחורים הנכונים על ה-PCB.המכונה חכמערכת ראייה המסייעת להבטיח שהרכיבים ממוקמים בכיוון הנכון.

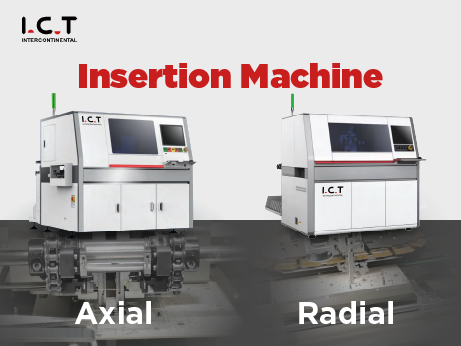

לאחר מכן, בואו נסתכל על שני סוגי מכונות ההחדרה.

מכונת ההחדרה הרדיאלית מציעה תפוקה גבוהה באופן עקבי ללא קשר לסוג הרכיב, עם טווח יחיד, כפול, משולש ומרובע. גרסאות של הכנסה.יכולת תוחלת עופרת של עד 10 מ'מ מבטלת כמעט דרישות הרכבה ידנית מייגעות לשיפור התפוקה, איכות המוצר ותפוקה לכל שטח רצפה, תוך הפחתת עלויות העבודה ודרישות הזמן הנלוות כדי לספק תשואה גדולה יותר.א ממשק מפעיל אינטואיטיבי המשותף לציוד הכנסה מדור אחר מציע תפעול קל, אבחון, ניהול נתונים,

ועורך מוצר גרפי.

ICT-Z3020 מכונת הכנסה רדיאלית מקוונת

-גמישות מכונה חזקה

• ניתן להרחבה מ-10 כניסות עד 100 כניסות

• מוכנס במרווחים של מעלה 1 עד 360 מעלות

• אפשרות לחיצה פנימה להגדלת צפיפות הצד התחתון

- מוריד את עלות הבעלות

• עלויות אנרגיה נמוכות

• נדרשת תחזוקה מונעת מינימלית

- ממשק משתמש קל לשימוש

• תפעול קל, השתמש בתוכנת Excel וכניסת USB.

• תכנות לא מקוון זמין

• רכיבים זמינים: קבלים (אלקטרוליטי, קרמיקה, קופסה וסרט), טרנזיסטורים, דיודות,

LED, מחברים, מתגי טקט, סלילים, פוטנציומטר, מנורות, נתיכים וכו'.

לקבל יותר

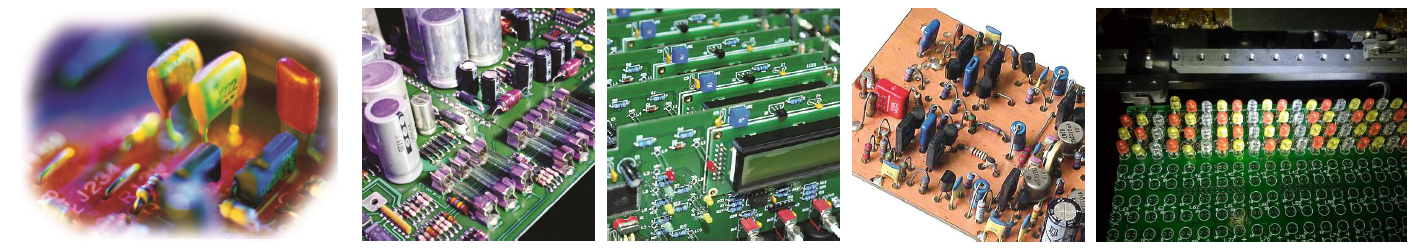

יישום של מכונת החדרה רדיאלית:

ICT-Z4020 מכונת הכנסה צירית מקוונת

• ניתן להרחבה מ-20 תחנות.

• טכנולוגיית הזנה בעלת תחזוקה נמוכה.

• זיהוי חלק כפול – שני חלקים באותו חריץ שרשרת.

• כיווני הכנסה: 0°, 90°, 180°, 270°, 360°.

• תמיכה במזין חוטים מגשר.

• רכיבים שכנים מרחק מקביל E(pitch)=5.0mm

• רוחב סרט: 52 מ'מ

• אורך גוף מקסימלי של רכיב: C=16 מ'מ, נגד: 1/8W-2W

• סוג רכיב עופרת צירית: דיודה, נגד, קבלים וכו'.

• קוטר גוף מקסימלי D=5.0 מ'מ

לקבל יותר

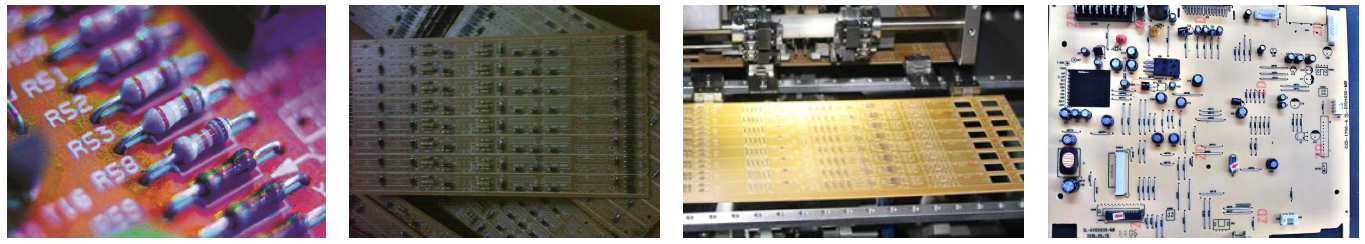

יישום של מכונת החדרה צירית:

ICT - השותף היקר והאמין שלך

בשבילך אנחנו יכולים לספק מלא פתרון SMT, פתרון DIP ו פתרון ציפוי עם האיכות והשירות הטובים ביותר.
