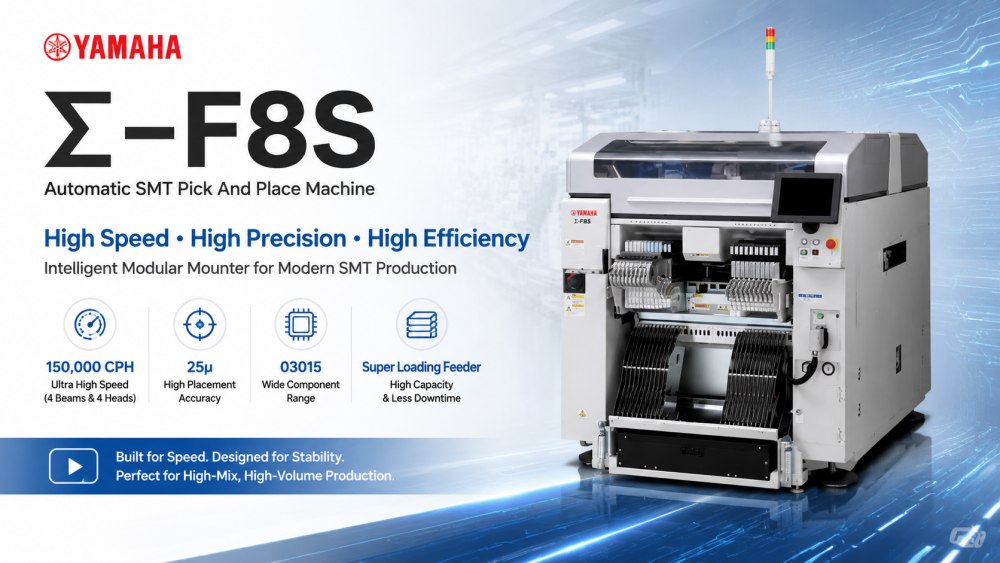

Σ-F8S
Yamaha
| כַּמוּת: | |
|---|---|
Yamaha Σ-F8S בנוי עבור ייצור אלקטרוניקה מודרני הדורש מהירות, דיוק ויציבות בו זמנית. זוהי מערכת בחירה ומקום SMT מודולרית המיועדת להתמודד עם הרכבת PCB בצפיפות גבוהה עם ביצועים עקביים. המכונה מתוכננת לתמוך בסביבות ייצור במיקס גבוה תוך שמירה על תפוקה חזקה.
עם בקרת תנועה מתקדמת וארכיטקטורת הזנה אופטימלית, ה-Σ-F8S יכול לתמוך בפריסות רכיבים מורכבות ומעבר מהיר של ייצור. הוא נמצא בשימוש נרחב במוצרי אלקטרוניקה, לוחות בקרה לרכב, ייצור LED ואלקטרוניקה תעשייתית. המערכת מסייעת ליצרנים לצמצם צווארי בקבוק בייצור ולשפר את היעילות הכוללת של המפעל.
ה-Σ-F8S תוכנן לספק מהירות מיקום מהירה במיוחד תוך שמירה על דיוק יציב. מבנה רב-הקורות ומערכת בקרת התנועה האופטימלית שלו מבטיחים פעולה חלקה גם תחת ייצור עומס גבוה. זה מאפשר ליצרנים להגדיל משמעותית את התפוקה מבלי לוותר על האיכות, במיוחד בסביבות SMT בנפח גבוה.
המכונה משתמשת במערכת ראש סיבובית עם הנעה ישירה כדי לשפר את מהירות התגובה ודיוק המיקום. זה מפחית אובדן מכני ומשפר את היציבות לטווח ארוך. זה גם ממזער את הרטט במהלך הפעולה, ומבטיח דיוק עקבי בטיפול ברכיבים קטנים ורגישים כגון שבבי 0201 ו-ICs עדין.
Σ-F8S משלבת מערכת הזנה חכמה התומכת באספקת רכיבים בקיבולת גבוהה. זה מפחית התערבות ידנית ומשפר את יכולת הייצור המתמשך. המערכת נועדה למזער את זמן השבתת המזון, לאפשר החלפות חומרים חלקות יותר ותכנון ייצור טוב יותר לייצור בתערובת גבוהה.
מבנה המכונה מותאם לפעולה רציפה. אפילו במהלך מחזורי ייצור ארוכים, הוא שומר על דיוק מיקום יציב וחזרה. זה הופך אותו למתאים למפעלים הדורשים ייצור המוני 24/7 עם הפרעה מינימלית ותפוקה באיכות עקבית.
ראש סיבובי של 'פתרון 1-ראש' ישיר מייצר דיוק גבוה במהירויות גבוהות.
המהירות המהירה ביותר בכיתה שלה! מייצר 150,000 CPH עם 4 קורות ו-4 ראשים.
זמן השבתת תחזוקה מופחת באופן משמעותי עם מאגרי חרירים להחלפה ומנועי הנעה ליניארית.
מזין הטעינה העל חדש לחלוטין את אספקת הרכיבים ומבטל את זמן ההשבתה עבור מילוי מזין.
| מִפרָט
| 项目 | 规格参数 |
|---|---|
| דֶגֶם | Sigma Σ-F8S |
| PCB ישים (נתיב יחיד) | L330 × W250 מ'מ עד L50 × W50 מ'מ (אפשרות: L381 × W510 מ'מ עד L50 × W50 מ'מ) |
| PCB ישים (כפול נתיב) | L330 × W250 מ'מ עד L50 × W50 מ'מ |
| ראש / רכיבים ישימים (ראש במהירות גבוהה) | 0201 CHIP עד 4.3 × 3.4 מ'מ, גובה 2.0 מ'מ או פחות |
| ראש / רכיבים ישימים (ראש רב תכליתי) | 03015 CHIP עד 33 מ'מ ריבוע, גובה 12.7 מ'מ או פחות |
| יכולת הרכבה | ראש מהיר × 4 מפרט: 150,000 CPH (מסלול כפול) 136,000 CPH (Single lane) ראש במהירות גבוהה: 0201/03015: ±25μm (3σ) (140,000 CPH)0402/0603: (5σ0m) (1±0,0m) CPH) |
| מספר סוגי רכיבים | מקסימום 80 סוגים (המרה עבור מזין סרט 8 מ'מ) |
| ספק כוח | 3 פאזי AC 200V ±10% 50/60Hz |
| מקור אספקת אוויר | 0.45 עד 0.69 MPa (4.6 עד 7 kgf/cm²) |
| מימד חיצוני | L1,280 × W2,240 × H1,450 מ'מ (לא כולל הקרנות) |
| מִשׁקָל | כ. 1,940 ק'ג |
| רשימת ציוד קו SMT
ICT מספקת פתרונות SMT מלאים במפעל, כולל תכנון קו, עיצוב פריסה, התקנה, איתור באגים והדרכת מפעילים. זה עוזר ללקוחות לבנות מערכת ייצור יציבה, ניתנת להרחבה ואוטומטית ביותר המתאימה לצרכי ייצור אלקטרוניקה גלובליים.
| סרטון הצלחת לקוחות
ICT סיפקה בהצלחה קו ייצור SMT מלא ללקוח בקזחסטן לייצור אספקת חשמל. קו הייצור כלל מעמיס SMT, מדפסת משחת הלחמה אוטומטית, מכונת מיקום SMT, תנור זרימה חוזרת, מערכת מסוע SMT וציוד בדיקת AOI לא מקוון.
המהנדסים שלנו אנדי ובילי נשלחו למפעל הלקוח להתקנה והדרכה. הם תמכו בהגדרת מכונה, כיול תהליכים והנחיית מפעיל כדי להבטיח אתחול ייצור חלק. לאחר ההפעלה, הלקוח השיג בהצלחה ייצור המוני יציב ואישר ביצועים אמינים בכל קו SMT.
| תמיכה בשירות והדרכה
ICT מספקת תמיכה מלאה עבור קווי ייצור SMT כולל התקנה, סיוע בתכנות, הדרכת מפעילים והכוונה טכנית מרחוק. צוות ההנדסה שלנו תומך בלקוחות במהלך שלבי הגברת הייצור ובשלבי הפעולה המתמשכים.
אנו מספקים גם אופטימיזציה של תהליך SMT, תכנון פריסת מפעל וייעוץ לשיפור יעילות. ההדרכה נועדה לעזור למפעילים להבין במהירות את פעולת המכונה, תחזוקה ופתרון בעיות, תוך הבטחת יכולת ייצור יציבה לטווח ארוך.
| משוב לקוחות
לקוחות מזהים בעקביות את היציבות והיעילות של מערכות SMT של Yamaha המשולבות על ידי ICT. הם מדגישים תמיכה בהתקנה חלקה, הדרכה טכנית ברורה ותגובה מהירה של מהנדסים במהלך הגדרת הייצור.
לקוחות גם מעריכים אריזה מאובטחת, ביצועי מכונות יציבים ואמינות תפעולית לטווח ארוך. השילוב של ציוד מתקדם ושירות מקצועי יוצר אמון חזק ושיתוף פעולה ארוך טווח ברחבי העולם.
| אישורים ותקנים
כל פתרונות SMT הניתנים על ידי ICT עומדים בתקני ייצור בינלאומיים. המערכות שלנו מאושרות תחת CE, RoHS, ISO9001 ומספר פטנטים תעשייתיים.
הסמכות אלו מבטיחות איכות מכונה יציבה, פעולה בטוחה ועמידה בדרישות ייצור אלקטרוניקה גלובליות, ותומכות בלקוחות בשווקים שונים ברחבי העולם.
| אודות חברת ICT ומפעל
ICT היא ספקית פתרונות מפעל SMT מקצועית עם יכולות חזקות במו'פ, ייצור ושירות טכני עולמי. אנו תומכים בלקוחות ביותר מ-80 מדינות בתעשיות אלקטרוניקה שונות.
המפעל שלנו עוקב אחר תקני בדיקת איכות מחמירים, החל ממקור רכיבים ועד לבדיקת מכונה סופית. עם צמיחה וחדשנות מתמשכים, אנו משרתים למעלה מ-1700 לקוחות גלובליים, ועוזרים להם לבנות קווי ייצור SMT יעילים, יציבים וחכמים לייצור אלקטרוניקה מודרנית.
