| מכונת חלוקת דבק עדשה
מכונת חלוקת הדבק של LENS פועלת במהירות של 800 מ'מ לשנייה על פני צירי X/Y. יכולת החזרה של מיקום נרשמה בבורג ±0.015 מ'מ, מנוע ±0.01 מ'מ. מערכת סרוו של פנסוניק. כונן בורג עופרת שחיקה. ראייה קואקסיאלית מבצעת תיקון סימן ופיצוי קצה בזמן אמת. שסתום ההפצה שומר על נפח קבוע לסבילות של מיקרוליטר בודד. מודול חימום מוקדם של דבק פעיל. פרוטוקול החלפת מזרק מתחת לשישים שניות. מכונת ה-Liquid Dispenser משתלבת באמצעות SMEMA בארכיטקטורת SMT קיימת. זמן הפעולה המוקלט בשבעים ושתיים מדינות עולה על 99.8%.
| תכונות מוצר מפורטות
השסתום מוציא. נפח הדבק נשאר זהה מחזור אחרי מחזור. סרוו ובורג אוכפים את המפרט. חימום מוקדם שומר על 0.1 מעלות צלזיוס. דבק אדום, סיליקון, ריפוי UV, התכה חמה - כולם תואמים. החלפת מזרק נרשמה בממוצע של חמישים וחמש שניות. מחזור טיהור טיהור שמונה שניות. לא תועדו לוויינים. מכונת חלוקת הדבק של LENS מייצרת קווי קשר אחידים ללא סטייה.
חגורות אנטי סטטיות מקבלות את הלוח. מנועים עצמאיים מסנכרנים ימין ושמאל. מנגנון העצירה משתלב. עמדת לוח נעולה. מקביליות מסילה נשמרת בטווח של 0.02 מ'מ במהלך התאמת רוחב. לוח מקסימום 600 × 600 מ'מ, חמישה קילוגרמים. מהירות הובלה 300 מ'מ לשנייה בארבעה כיוונים. מכונת חלוקת הנוזלים מעבירה לוחות ללא שגיאת מיקום.
פקודה בודדת יוזמת טיהור. מחזור של שמונה שניות מנקה את הזרבובית. לולאת בקרת טמפרטורה שומרת על מפרט צמיגות לאורך המשמרת. אין צורך בניקוי ידני. מכונת חלוקת הדבק של LENS נשארת במצב מוכן בין ריצות הייצור.
PLC מתממשק עם PC תעשייתי. רכיבים מוגבלים לסרוו Panasonic, ממסר Omron, מפסק שניידר. תועד תאימות CE. פרוטוקול Industry 4.0 מוטבע. תקן קישוריות MES. יציאות הרחבה מוכנות לחיישן גובה תלת מימד וריפוי UV. ממשק המפעיל דורש שישים דקות לשליטה. מכונת חלוקת הנוזלים מפעילה תוכנית ללא הפרעה.
| מִפרָט

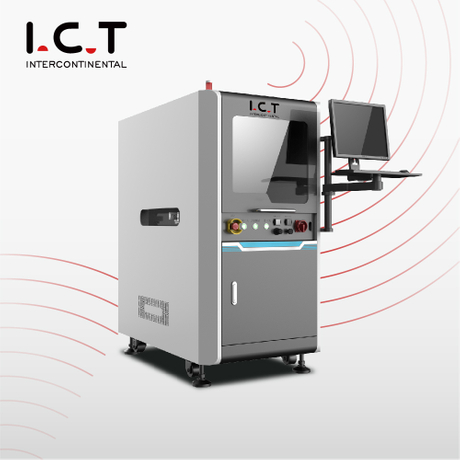

| דֶגֶם | ICT-D450 | ICT-D600(LENS) | ICT-D1200(LENS) |
| טווח מחלק | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| משקל המוצר | מקסימום 4.5 ק'ג | ||
| עובי המוצר | מקסימום 6 מ'מ | ||
| מהירות מרבית | 2000 מ'מ לשנייה | ||
| מתודולוגיית חזון | CCD | ||
| מערכת ניקוי | אוטומטי | ||
| מהירות שסתום הזרקה | 200 נקודות/שניות | ||
| דיוק בחלוקה | ±0.02 מ'מ | ||
| דיוק חוזר | ±0.01 מ'מ | ||
| מִשׁקָל | 650 ק'ג | 750 ק'ג | 950 ק'ג |
| מֵמַד | W770*D1200*H1500mm | W880*D1200*H1500mm | W1590*D1200*H1500mm |
| רשימת ציוד קו SMT
מגזין נטען. לוח התקדמות מעמיס אוטומטי. מכונת חלוקת דבק עדשה מבצעת דפוס במהירות 800 מ'מ/שניה. בחר-ומקום מיקום עדשות על דבק רטוב. תנור IR או UV משלים ריפוי תוך שניות. AOI אופציונלי מבצע אימות נפח ומיקום. כל התחנות מתקשרות באמצעות SMEMA. דרישת כוח אדם טיפוסית מפעיל אחד עד שניים. תשואת מעבר ראשון נרשמה מעל 99.5%. זמן פעולה מתמשך. רכב, רפואי, יישומי LED תואמים. קו שלם של מכונות מתקן נוזלים מסופק תחת חוזה אחריות יחידה.
| שם המוצר | ייעוד בקו חלוקת דבק |
|---|---|
| מכונת חלוקת דבק | מספק הוצאת דבק במהירות גבוהה ומדויקת במיוחד |
| מכונת ציפוי קונפורמית | מחיל ציפוי מגן סופי לאמינות |
| מכונת בחירה ומקום | מניחים רכיבים במדויק על דבק טרי |
| ריפוי תנור | מרפא במהירות דבק עם טכנולוגיית IR או UV |
| סיפור הצלחת הלקוח
שני מהנדסים נשלחו לדושנבה. חוזה הלקוח כלל שני קווי SMT, קו DIP אחד, קו ציפוי קונפורמי אחד, קו דבק אחד, קו ייצור שלם של נורות LED אחד. משך התקנה עשרה ימים. מכונת חלוקת דבק עדשה השיגה 100% מיקום נקודות על הלוח הראשון. תחנות איסוף, אשפרה, AOI מתקבלות באותו היום. מפעילים מקומיים מוסמכים עצמאיים ביום העשירי. פרוטוקול קבלת לקוח חתום. עדות וידאו נרשמה.
| הכשרה ותמיכה מקצועית
המהנדסים נשארים באתר עד שהלקוח יפגין אוטונומיה מלאה. אבחון מרחוק פותר שמונים אחוז מהתקריות תוך שעה אחת. רכיבים קריטיים המצוידים בשמונה מחסנים גלובליים, משלוח באותו יום. מענה באתר תוך ארבעים ושמונה שעות ברחבי העולם. תיקוני תוכנה ואופטימיזציה של תהליכים מסופקים בחינם לכל חיי הציוד. מכונת מתן נוזלים משיגה החזר מתועד על ההשקעה תוך שנים עשר חודשים.
| שבחי לקוחות
'מהנדסים הכירו כל בורג.' 'נקודות דבק לעולם לא זזות.' 'ארגזי עץ שרדו 8,000 ק'מ ללא שריטה.' 'צוות מרחוק תיקן את האזעקה ב-2 לפנות בוקר בזמן שלי.' 'הקו לא נעצר כבר ארבעה עשר חודשים.' אותן מילים, מדינות שונות, אותה מכונת דבק SMT.
| ההסמכה שלנו
הצהרת תאימות CE. תעודת תאימות RoHS. רישום ISO9001:2015. ניתנו מספר פטנטים. כל מכונת חלוקת דבק של עדשה מלווה בגיליון נתוני בדיקה פרטני ורישומת עקיבות מסודרת.
| אודותינו ומפעל
ייצור ומטה: דונגגוואן, סין. שטח המתקנים 12,000 מ'ר. כוח אדם 89. צוות הנדסה 20. הון רשום 30 מיליון דולר. הוקמה 2012. התקנות לקוחות 1,600. מדינות שבהן שירות 72. כל מכונת חלוקת דבק עדשה משלימה בדיקת עומס של 100% לפני המשלוח.
