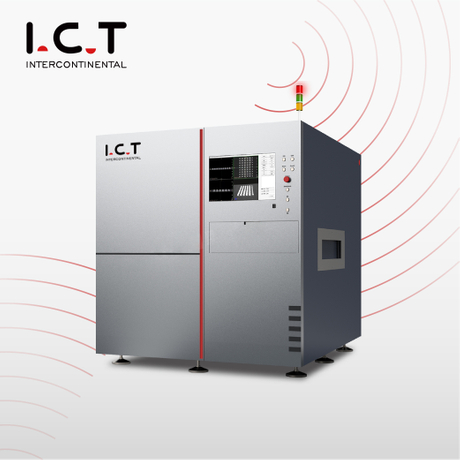

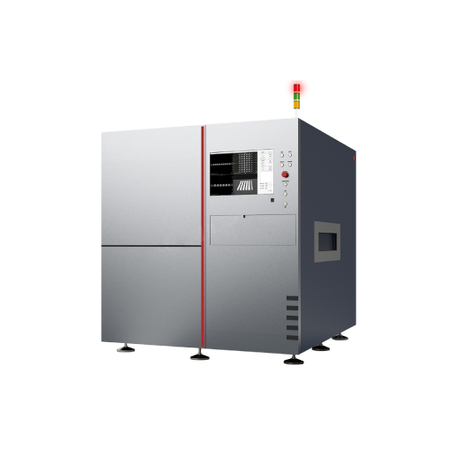

X-Ray I.C.T-9200 מבוא:
ה-I.C.T-9200 תוכנן לספק הדמיית רנטגן ברזולוציה גבוהה לתעשיית האלקטרוניקה.מערכת רב-תכליתית זו יעילה עבור יישומים רבים בתהליך ייצור PCB.זה כולל מוליכים למחצה כגון BGA, CSP, LGA, POP, SIP, QFN, שבבי Flip, COB ו-LED.ה-I.C.T-9200 הוא כלי תמיכה רב עוצמה לפיתוח תהליכים, ניטור תהליכים ושכלול פעולות עיבוד מחדש.
מאפיינים:
1. צינור רנטגן סגור 130KV;
2. גלאי FPD במהירות גבוהה מיליון ברזולוציה גבוהה, מערכת תנועה בעלת 6 צירים, כדי לענות על צורכי זיהוי שונים בביקוש גבוה;
3. ניווט Windows, מעקב אחר יעדים נוח;
4. מדידה אוטומטית של אזור ריק BGA והפקת דוחות;
5. מערכת עיבוד תמונה DXI רב תכליתית עם מספר תוכניות בדיקת תמונה עם תכנות XY;
6. המכונה מגיעה עם UPS כדי להפחית את הנזק לציוד שנגרם כתוצאה מהפסקת חשמל פתאומית;
7. הגדר את מערכת ניטור האנרגיה בזמן אמת;
8. מערכת סריקת CT תלת מימדית.(Planar CT + Cone beam CT);
9. עיצוב ארגונומי, ממשק אדם-מכונה ידידותי;
10. בטיחות גבוהה, עם תעודת CE של האיחוד האירופי, מערכת ניהול איכות בינלאומית ISO, ותעודת AERB לצילום רנטגן.
חישוב שיעור ביטול BGA
הגנה אלקטרומגנטית בבטחה והגנה על חומרה
שולחן בדיקה בגודל גדול
ניטור בזמן אמת של קרינה
SMT, BGA, CSP, Flip Chip, LED איתור, מוליכים למחצה, רכיבי אריזה, תעשיית סוללות, רכיבים אלקטרוניים, חלקי רכב, פוטו-וולטאיים, יציקת אלומיניום, יציקת פלסטיק. קרמיקה, תעשיות מיוחדות אחרות.
זיהוי CT 3D BGA
IC 3D CT Detection
זיהוי סוללת ליתיום
זיהוי יציקה
מִפרָט:
| פריט | דֶגֶם | I.C.T-9200 |
| צינור רנטגן | מקסימוםמתחים, סוג | 130kV/1000μA, צינור רנטגן מיקרו פוקוס סגור |
| סוג גלאי | FPD | |
| גַלַאִי | פתרון הבעיה | 1 מיקרומטר |
| פיקסל | 1536x1536 | |
| זווית גלאי | זווית צפייה מלאה של 360°, הטיה של 2*70° | |
| מערכת הפעלה | מחשב תעשייתי, Win10 64 סיביות, מעבד i7 | |
| מחשב מערכת | צג | LCD בגודל 24 אינץ' |
| ממשק משתמש | מערכת עיבוד תמונה DXI רב תכליתית I.C.T | |
| משטח עבודה | מקסימוםאזור בדיקה | 510 מ'מ * 670 מ'מ |
| מקסימוםמשקל טעינה | 5 ק'ג [גודל M];30 ק'ג [גודל L] | |
| בקרת תנועה | ג'ויסטיקים, עכבר ומקלדות | |
| טווח תנועה (למעלה ולמטה) | 250 מ'מ | |
| עובי PCBA | 0.5-5 מ'מ | |
| צד מלאכת PCBA | 5 מ'מ | |
| פיצוי PCBA עיוות | ±2 מ'מ | |
| מרווח למעלה ותחתון | 70 מ'מ ו-40 מ'מ | |
| ניווט | מַצלֵמָה | מצלמת HD, נקודת לייזר |
| צִיר | מניפולטור | 6 צירים עם מצלמת X/Y/T, פלטפורמה X/Y/Z |
| בקרת ציר | X, Y | |
| תכונות ציוד | ספק כוח | AC 110~220V (±10%) 50Hz, 3kW |
| מידות מתאר | 1700(W)*1660(D)*1900(H) מ'מ | |
| משקל המערכת | 3330 ק'ג | |
| יו פי אס | 1000VA, 800W | |
